TN289BATCH - Recetas con multiples Units de una misma Clase

TN289BATCH - Recetas con multiples Units de una misma Clase

El objeto del presente documento es explicar y detallar la configuración de una receta para el uso de múltiples unidades de una misma clase, ajustando el orden de uso de las unidades durante la ejecución de la receta.

INTRODUCCIÓN

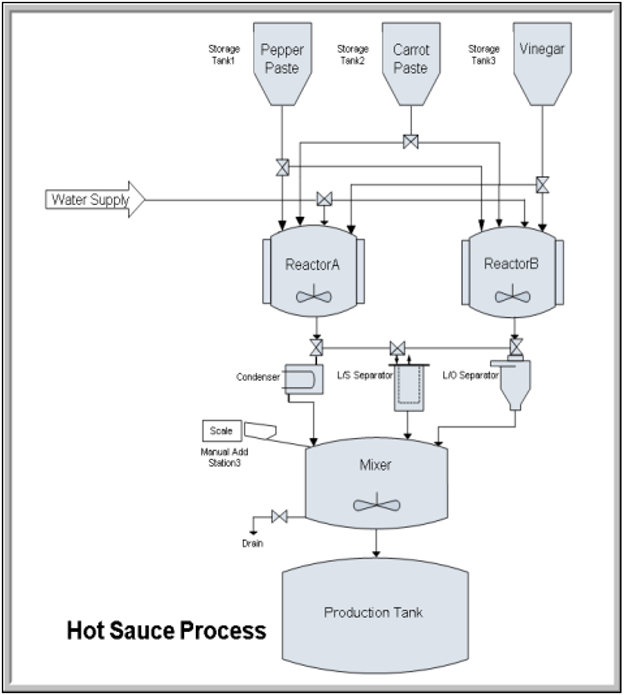

Para el seguimiento de la presente nota técnica, se ha empleado el siguiente modelo, al cual se ha añadido un tercer reactor (Reactor C) en paralelo con los otros dos, permitiendo la realización de diversas configuraciones.


Además de lo que se puede ver en la imagen del modelo, hay conexiones entre los 3 reactores pudiéndose mover el producto entre los tres sin ninguna limitación.

RECIPE EDITOR


Pasos a seguir pararealizar esta configuración en el RecipeEditor:

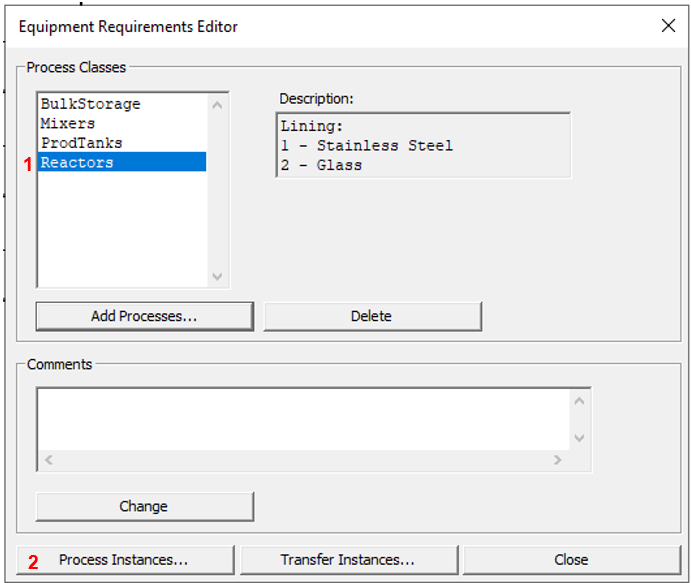

1. Abrir el “Equipment Requirements Editor” desde Edit > EquipmentRequierements o desde el botón indicado a continuación en rojo:


2. En “Process Classess” seleccionar Reactors y hacer click en “Process Instances”, si no aparece nada en “Process Classess” seleccionar en “Add Processes…” las clases necesarias.

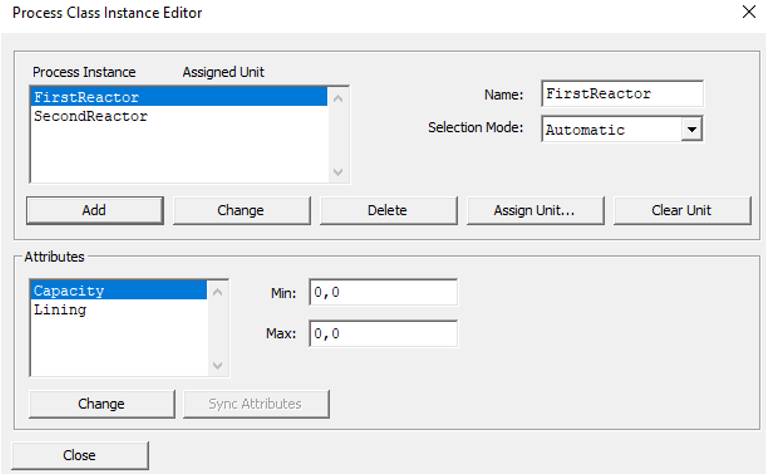

3. En la siguiente ventana cambiar el nombre de la instancia “Reactors” por “FirstReactor” y crear una segunda instancia “SecondReactor”, tiene que quedar de la siguiente manera:


Aquí, tenemos varias configuraciones diferentes, en primer lugar el modo de selección de la instancia:
      a. Automatic: el sistema eligirá de forma automática la unidad que actuará en esa instancia, basándose en los atributos
      b. Manual: al lanzar la receta el operador deberá seleccionar la unidad que desee utilizar en ese momento

Por otro lado, podemos configurar los atributos que queremos que tenga la unidad para que el sistema decida cual utilizar, por ejemplo si seleccionamos una capacidad mínima de 1500 y una máxima de 2000 el sistema seleccionará el reactor que tenga una capacidad comprendida entre esos dos valores.

Aquí también se puede seleccionar la unidad que queremosque se use si queremos que las unidades a utilizar se definan ya en la receta,haciendo click en “Assing Unit…” se puede seleccionar la unidad que va a actuaren la instancia que tengamos seleccionada, al hacerlo nos aparecerá al lado delnombre de la instancia el nombre de la unidad.

4. Una vez configuradas las instancias de la manera deseada al crear la receta se creará un Unit Procedure por instancia programando las fases de la manera deseada. En el siguiente ejemplo podemos ver como tenemos 3 “Unit Procedures” siendo uno para “FirstReactor”, otro para “SecondReactor” y otro para “Mixers”.

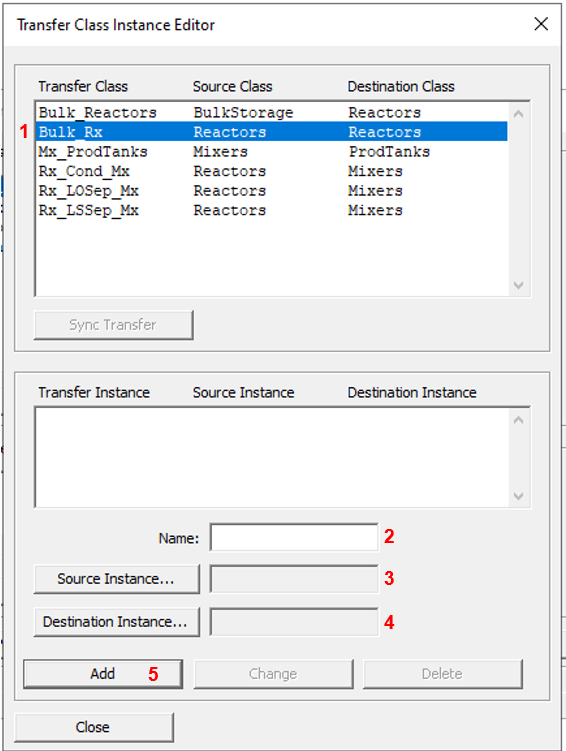

5. La última de las fases del primer reactor debe ser una fase de transferencia que vaya de “FirstReactor” a “SecondReactor”, esto se configura en Edit > Equipment Requierements y yendo a “Transfer Instances…”. Al hacer click en este último botón se abre la siguiente ventana:


Para configurar la instancia de transferencia hay que seleccionar Bulk_Rx (Transferencia ya creada en el modelo entre reactores), y en la parte de abajo seleccionar un nombre, en “Source Instance…” seleccionamos “FirstReactor” y en “Destination Instance..."seleccionamos “SecondReactor”, para termina hacemos click en “Add” y cerramos la ventana “Transfer Class Instance Editor” y “Equipment Requierements Editor”.

6. Una vez hecho esto, al final de las fases del primer reactor podemos añadir la fase de transferencia que acabamos de crear.

7. Hecho esto se programaría la “Unit Procedure” del “SecondReactor” y se terminaría la receta según requerimientos.

BATCH DISPLAY

Al generar una receta de esta manera, al ejecutarse, tenemos diferentes casos.

Todo Automático

Si en el anterior apartado, en el punto 3, hemos seleccionado todo en automático, el sistema seleccionará los reactores en función de las capacidades y atributos que hayamos definido en la instancia, por ejemplo si de tamaño mínimo se pone para el “SecondReactor” 1500, nunca seleccionará un reactor de tamaño menor.

Manual

Para Manual vamos a definir cuatro opciones:

1. FIRST: MANUAL, SECOND: MANUAL

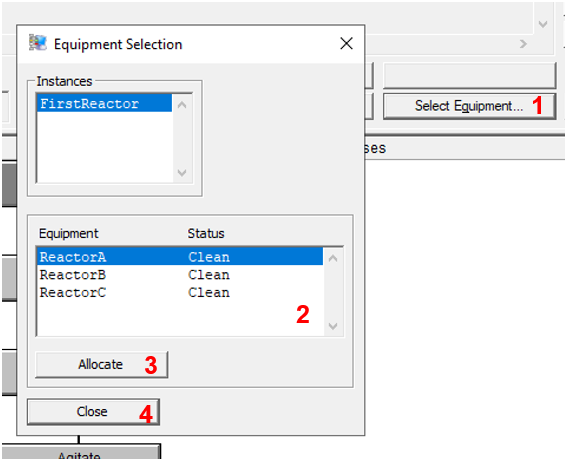

Con esta configuración, al ejecutar la receta, el BatchDisplay pedirá al usuario que seleccione que unidad quiere utilizar como FirstReactor al llegar a la unit procedure donde se utilice el mismo. Al llegar a ese punto se activará la opción de “Select Equipment…” en el BatchDisplay como se puede ver en la imagen, haciendo click en el botón nos permitirá seleccionar la unidad que actuará como FirstReactor:


Al llegar la receta a la fase de transferencia del "FirstReactor" al "SecondReactor", se deberá hacer la misma selección para "SecondReactor".

2. FIRST: MANUAL, SECOND: AUTOMATIC
En esta situación, será exactamente igual que en la primera pero el sistema seleccionará automáticamente el segundo reactor.

3. FIRST: AUTOMATIC, SECOND: MANUAL
Esta opción es justo contraria a la segunda, el sistema elegirá automáticamente el primer reactor y pedirá al usuario que seleccione la segunda unidad para la instancia SecondReactor.

4. UNIDAD YA ASIGNADA
Si para alguna de las instancias ya se ha seleccionado la unidad que va a utilizar el sistema directamente utilizará dicha unidad.
