Descripción General

Restricciones de instalación de productos

1.  Para conocer los requerimientos de software y hardware de System Platform 2023 R2 SP1 consultar el “readme” del producto.

2. Los sistemas operativos OEM no están soportados por AVEVA por lo que antes de realizar la instalación de cualquier producto de AVEVA asegurarse de utilizar un sistema operativo soportado no OEM.

3. Es recomendable utilizar sistemas operativos en inglés y en algunos productos como Batch Management es obligatorio. En el caso de no utilizar un sistema operativo en inglés la configuración regional debe estar configurada como inglés EEUU.

4. AVEVA Application Server 2023 R2 SP1 (nodo Galaxy Repository) y AVEVA Historian 2023 R2 SP1 requieren como pre-requisito SQL Server, por lo que debe estar instalado antes de realizar la instalación de los productos de AVEVA.

5. AVEVA Application Server 2023 R2 SP1 P04 requiere como pre-requisito AVEVA Application Server 2023 R2 SP1 i/o cualquier patch anterior al 4, por lo que debe estar instalado antes de realizar la instalación del patch 4.

Es importante revisar las compatibilidades del Sistema Operativo y los diferentes productos de Wonderware en la sección de  Technology Matrix   de la web de AVEVA.

AVEVA System Platform 2023 R2 SP1

AVEVA System Platform 2023 R2 SP1 esta formado por los siguientes productos:

1. AVEVA Application Server 2023 R2 SP1, Includes AVEVA OMI
2. AVEVA InTouch 2023 R2 SP1
3. AVEVA InTouch Access Anywhere Server 2023 R2
4. AVEVA Historian Client 2023 R2 SP1
5. AVEVA Historian Server 2023 R2 SP1
6. AVEVA Communication Drivers Pack 2023 R2 SP1

7. System Monitor Manager v1.6


Todos los productos vienen integrados en un solo DVD o iso. La instalación tiene 2 modalidades:

Basada en producto

La instalación basada en producto ofrece la posibilidad de elegir qué productos y subcomponentes se desea instalar independientemente del nodo donde vaya a ser instalado. Este tipo de instalación requiere tener un conocimiento de los productos de AVEVA y de sus sub-componentes.

La instalación basada en roles ofrece la posibilidad de instalar aquellos productos y sub-componentes necesarios para desarrollar una función específica. Es un tipo de instalación pensada en facilitar la instalación de los diferentes componentes en función de la función que va a desarrollar el nodo donde se instala.

1. Runtime Client: Instalación de los componentes necesarios para visualizar InTouch, los clientes de Historian y los componentes necesarios para un AOS (Archestra Object Server).

2. Remote System Development Workstation: Instalación de los productos necesarios para una estación remota de ingeniería, es decir, las herramientas para desarrollar aplicaciones, así como los componentes necesarios para conectarse a la galaxia y el testeo de aplicaciones.

3. System Platform Development Server: Instalación de los componentes necesarios para alojar el desarrollo de la aplicación (Galaxy Repository) y los productos para poder desarrollar y probar las aplicaciones de InTouch y Archestra System Platform.

4. Historian Client Node: Instalación de los componentes necesarios para conectarse con uno o varios servidores de históricos existentes (Historian Server) y analizar datos.

5. Historian Server Node: Instalación de los componentes necesarios para el almacenamiento de los datos históricos en un entorno ArchestrA.

6. All in one Node: Instala todos los productos y componentes de AVEVA.

7. Custom: Permite elegir de forma personalizada los elementos a instalar.

8. Intouch Access Anywhere Secure Gateway Node: Instalación de los componentes necesarios para disponer de un único portal web de entrada para conectarse vía navegador web a las aplicaciones InTouch disponibles (a través de InTouch Access Anywhere).


Preparación del Sistema Operativo

En este apartado se explica cómo desactivar el antivirus, firewall y UAC, sin embargo, no es necesario desactivarlos si se configuran correctamente puertos y excepciones. Para ello, consultar la

TN10567 (000032662) - AVEVA System Platform 2020 to 2023 R2 - Anti-virus Exclusions (https://softwaresupportsp.aveva.com/#/knowledgebase/details/000032662?lang=en_US) y la TN 10402 Ports required for System Platform 2017 Update 3 (https://softwaresupportsp.aveva.com/#/okmimarticle/docid/tn10402 ).

Una vez instalado el sistema operativo, se deben realizar las siguientes operaciones:

Pasos para configurar el sistema operativo

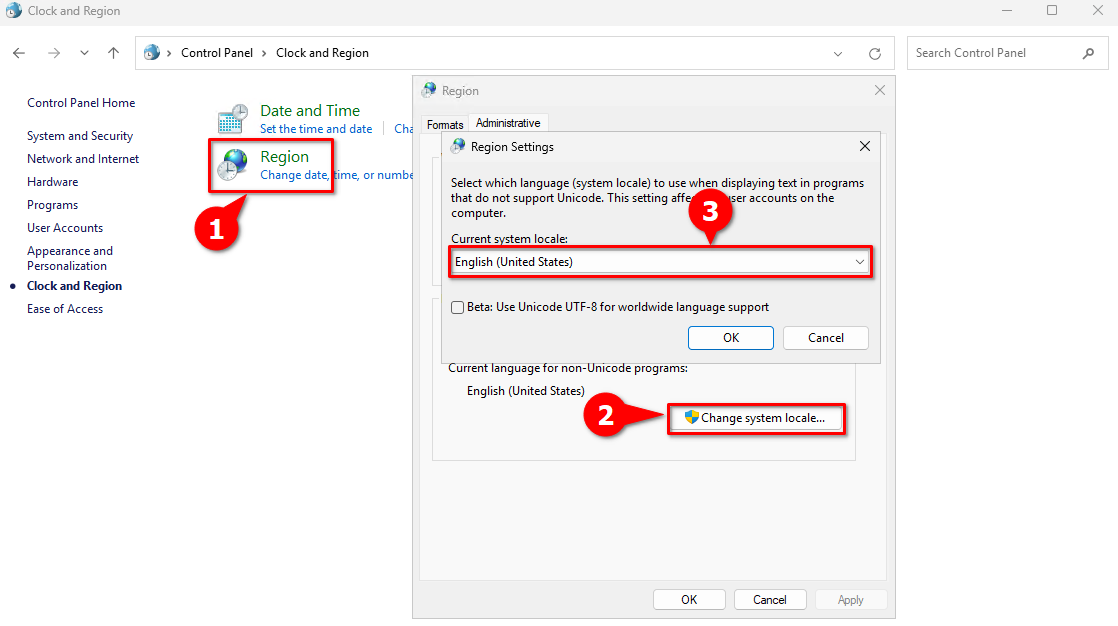

Configuración regional configurada como inglés EEUU. Ir a Control Panel > Clock and Region 1. Seleccionar "Region" 2. Ir a la ventana "Administrative" y seleccionar "Change system locale..." 3. Seleccionar "English (United States)"

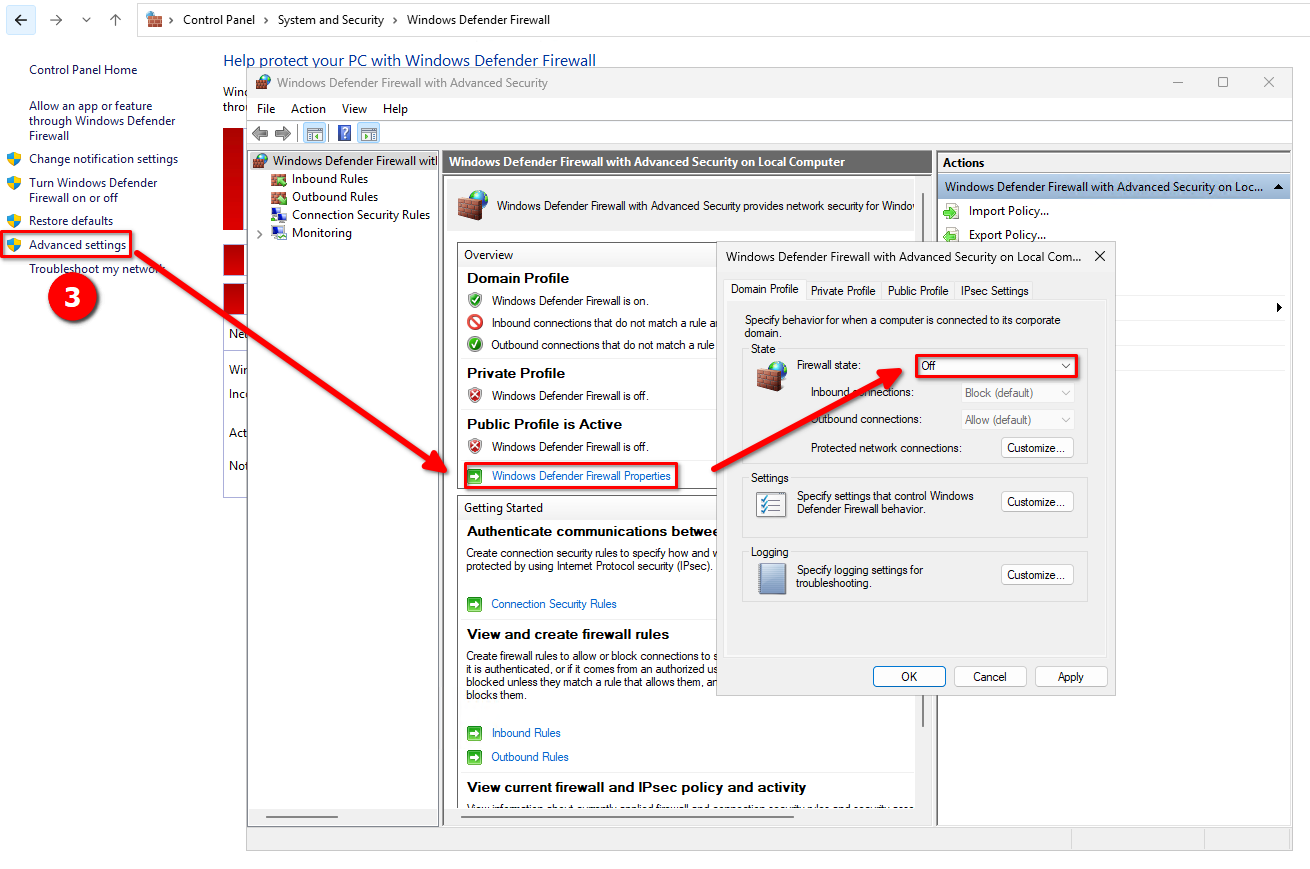

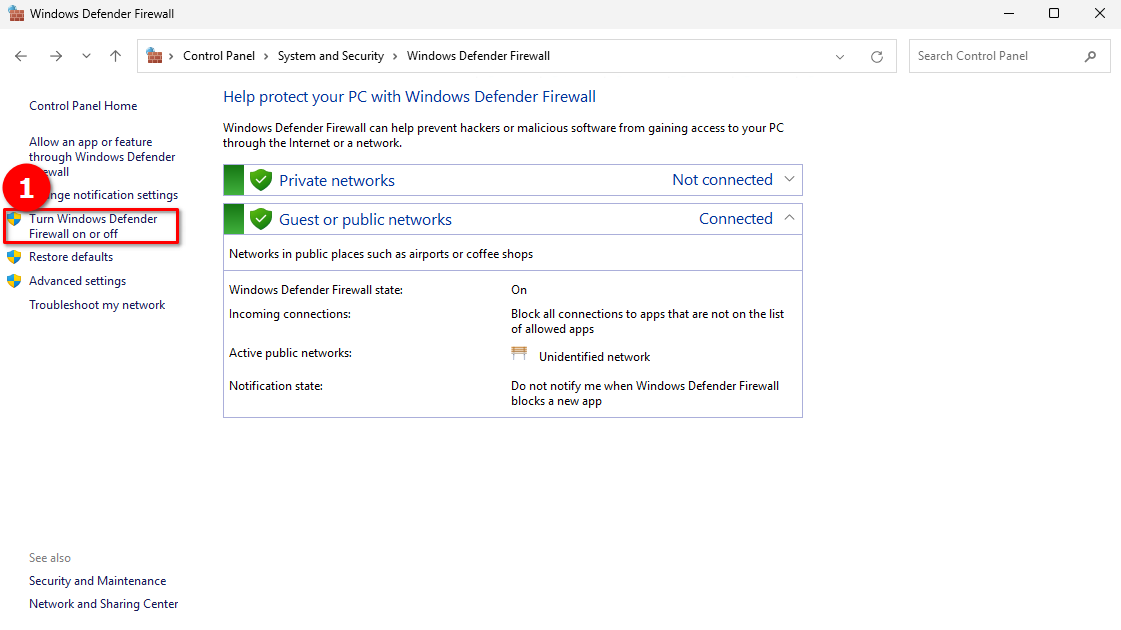

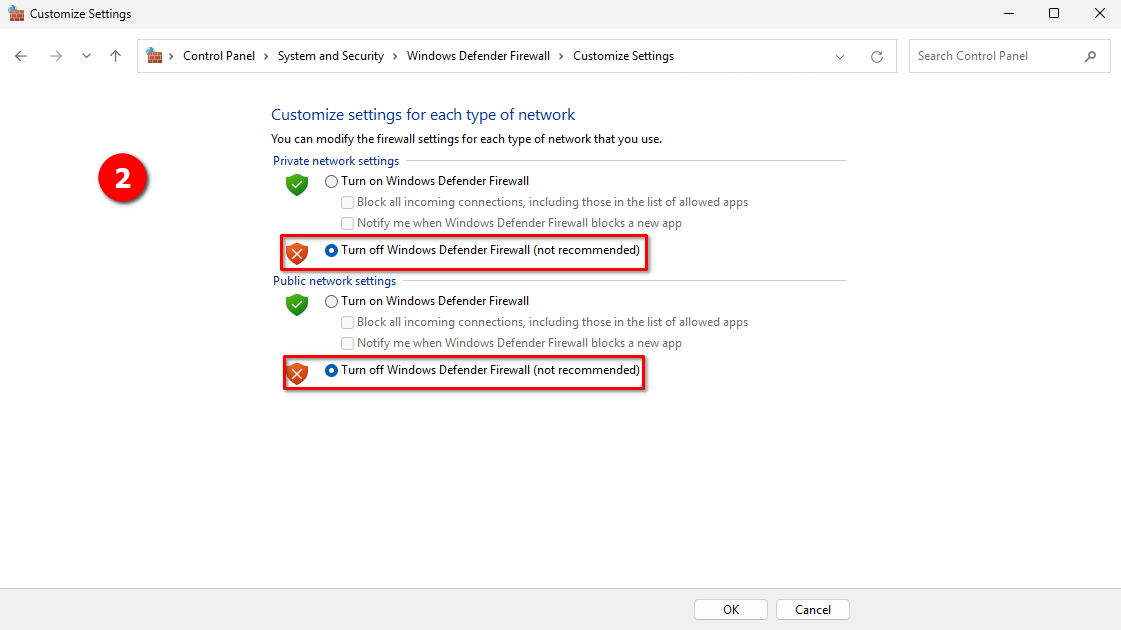

Desactivar el firewall. Ir a Control Panel\System and Security\Windows Defender Firewall 1. Seleccionar “Turn Windows Defender Firewall on or off”. 2. Desactivar el Windows Firewall y clicar “OK”. 3. Seleccionar “Advanced Settings”. Clicar “Windows Defender Firewall Properties” y deshabilitar el firewall de Domain Profile.

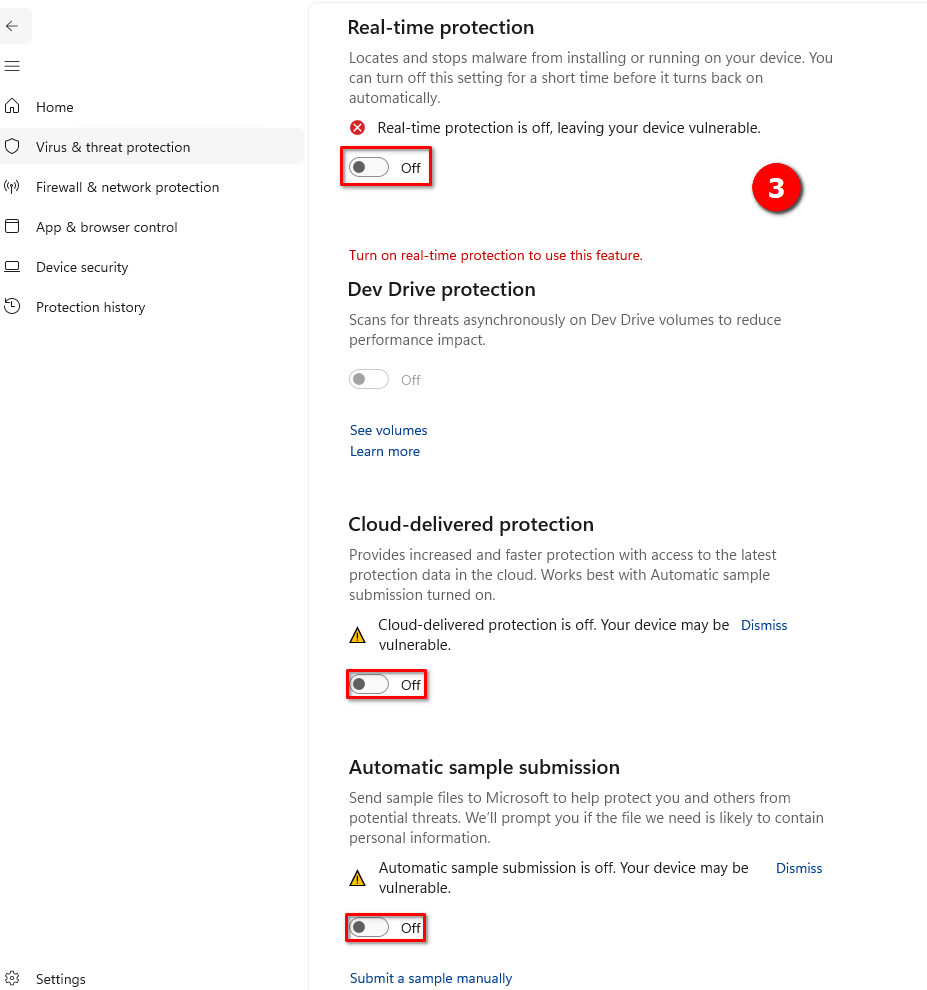

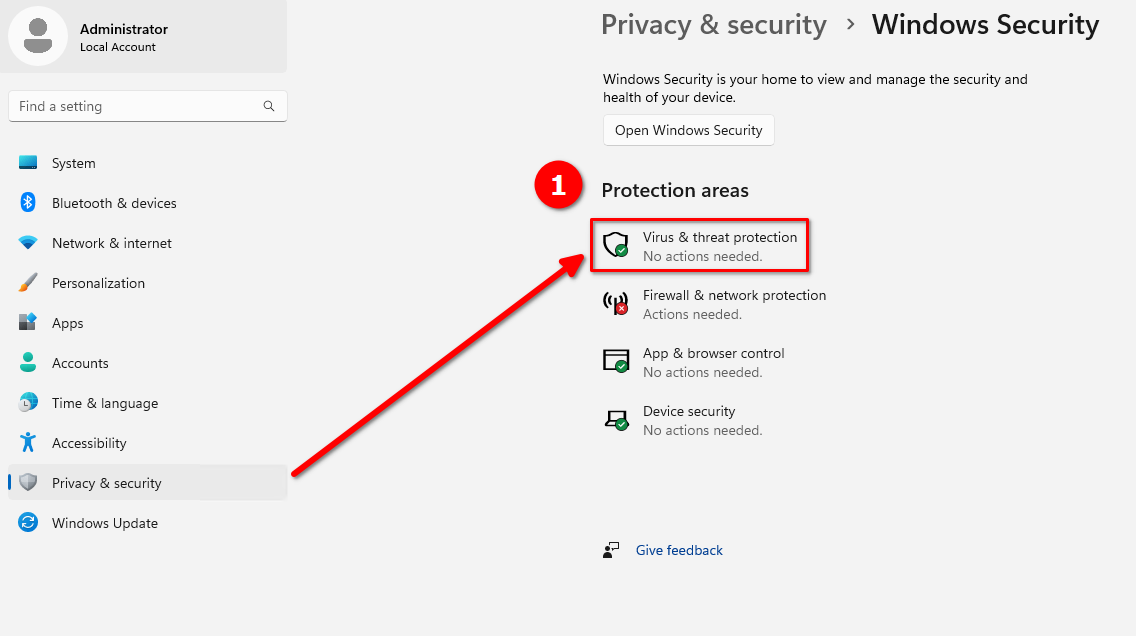

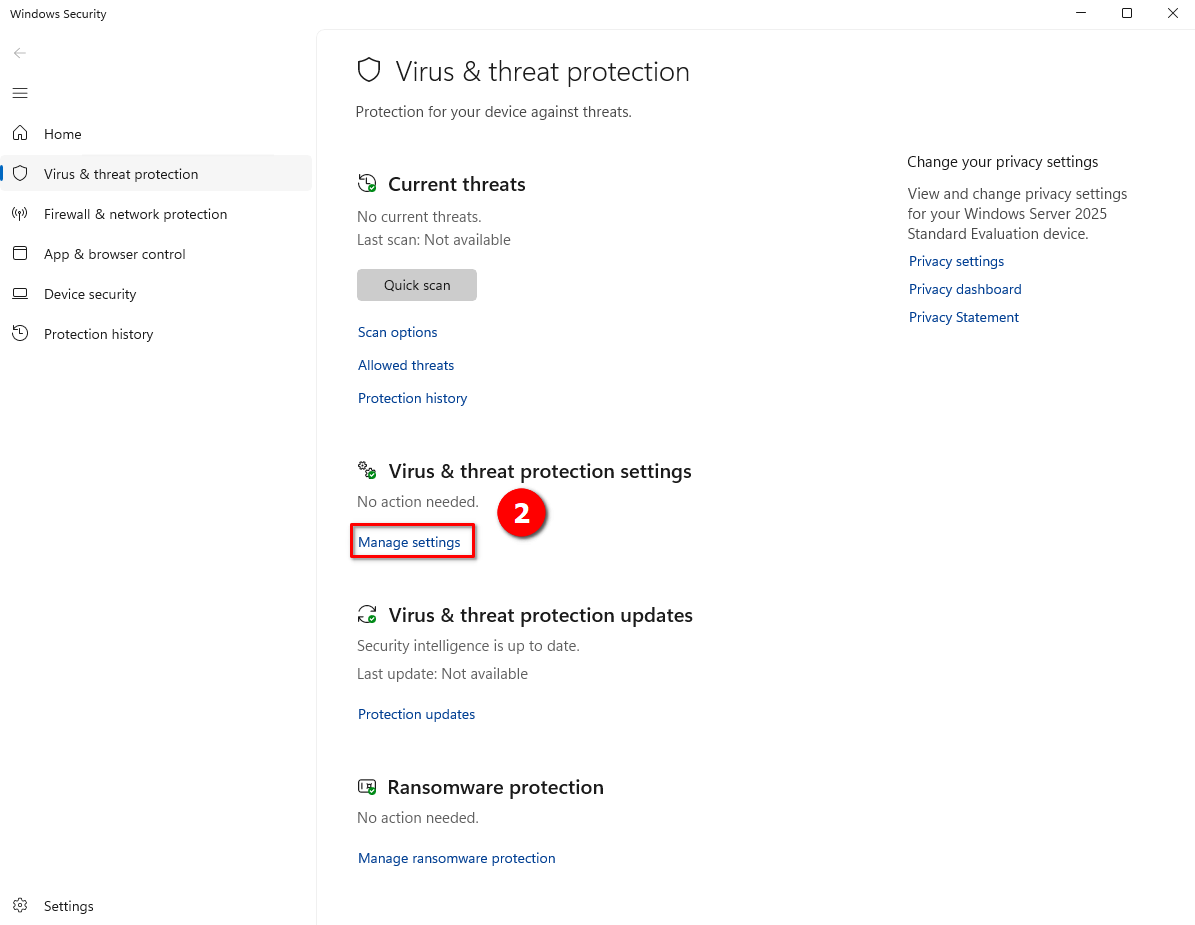

Deshabilitar el Windows Defender. Ir Inicio > Configuración > Privacy & security > Windows Security > Virus & threat protection

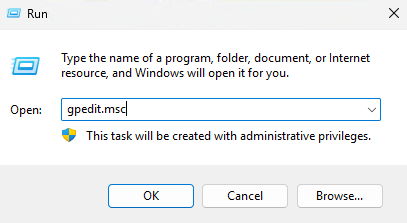

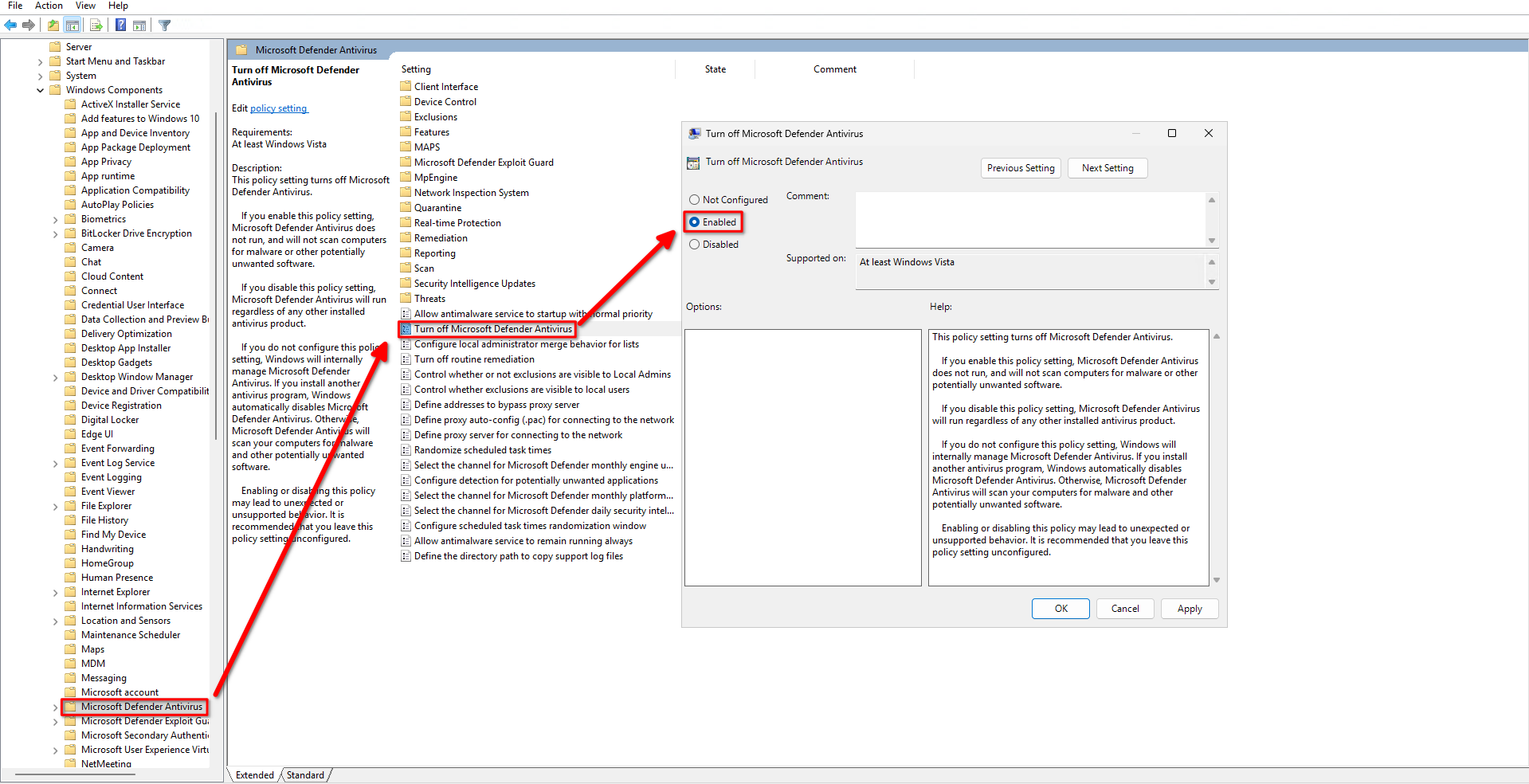

Para desactivar del todo el Windows Defender: 1. Presionar la tecla de Windows + R y en el cajón escribir: gpedit.msc 2. En la ventana del editor, navega hasta la siguiente ruta: Computer configuration > Administrative Templates > Windows Components > Microsoft Defender Antivirus 3. Seleccionar “Turn off Microsoft Defender Antivirus” y en la ventana emergente habilitar la casilla “Enable”, clicar “Apply” y luego “OK”.

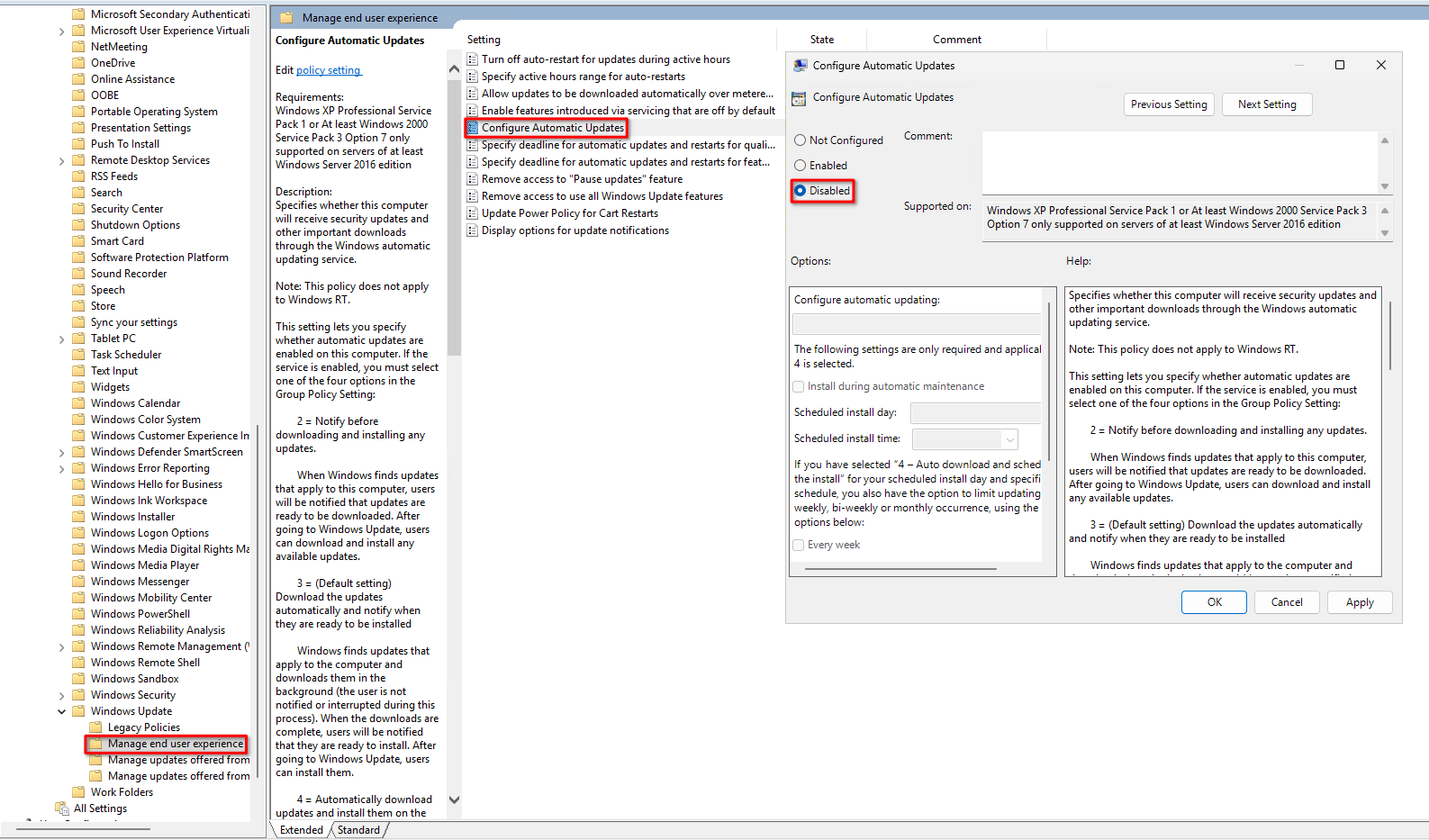

Actualizaciones de Windows. Se recomienda tener las actualizaciones de Windows desactivadas, de no ser así, puede llevar un mal funcionamiento del software de AVEVA. Para desactivar las actualizaciones de Windows: 1. Presionar la tecla de Windows + R y en el cajón escribir: gpedit.msc 2. En la ventana del editor, navega hasta la siguiente ruta: Computer configuration > Administrative Templates > Windows Components > Windows Update > Manage end user experience 3. Seleccionar “Configure Automatic Updates” y en la ventana emergente habilitar la casilla “Disabled”, clicar “Apply” y luego “OK”. Sólo se pueden aplicar las actualizaciones que han sido testeadas y aparecen soportadas desde el Security Center de AVEVA (https://softwaresupportsp.aveva.com/#/securitycentral )

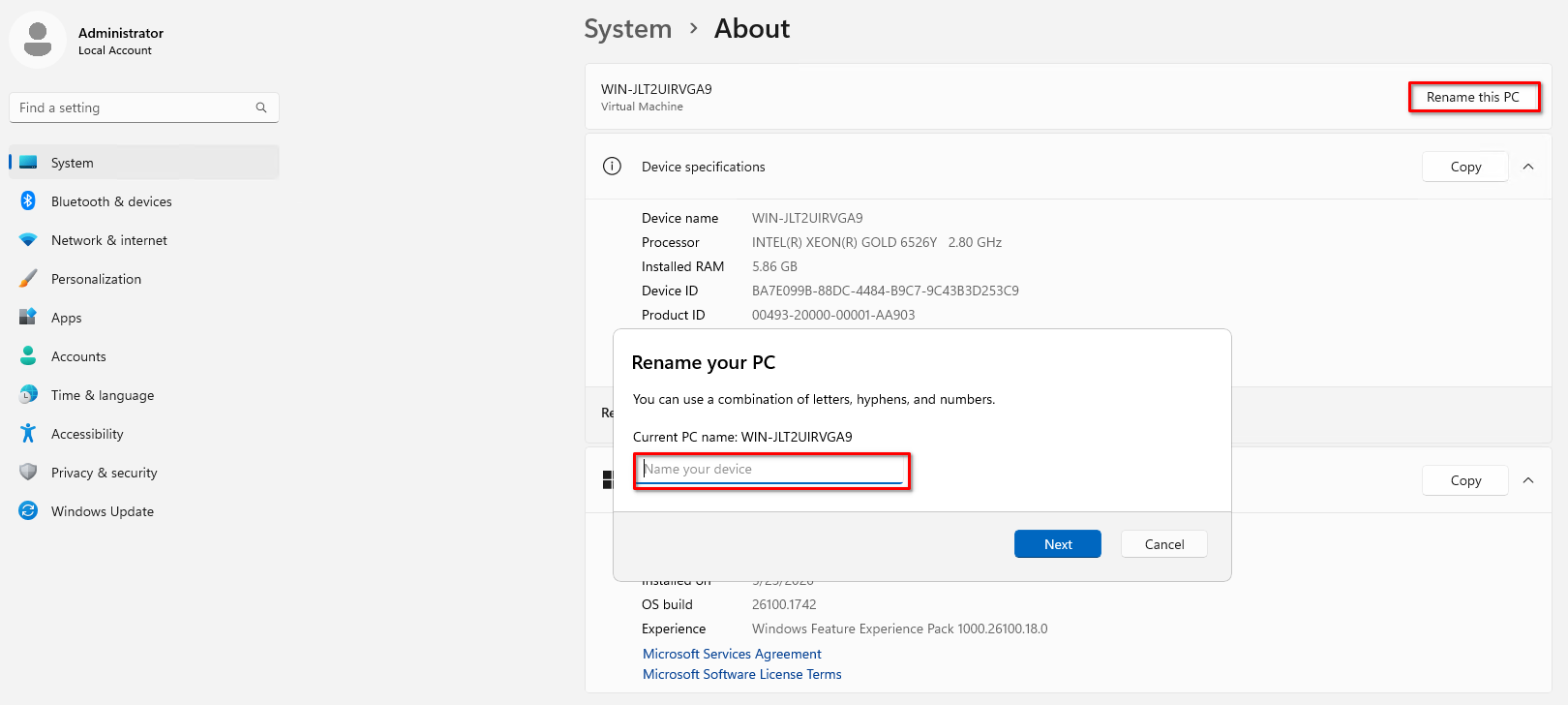

Cambiar el nombre de máquina Ir Control Panel\System and Security\System: 1. Seleccionar “Rename this PC”. 2.Escribir el nombre de máquina y clicar “OK”. Tras esto, reiniciar equipo.

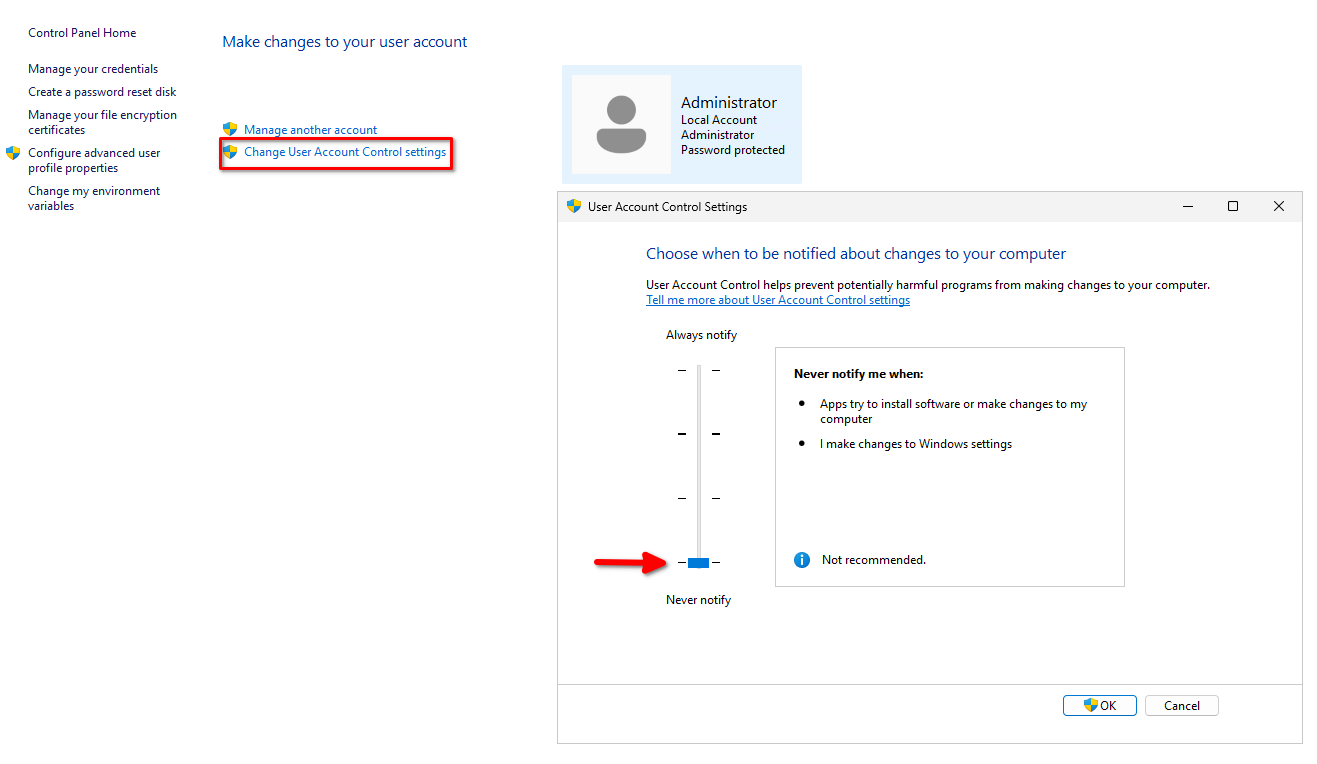

Deshabilitar el UAC. Ir a Control Panel\User Accounts\User Accounts: 1. Seleccionar “Change User Account Control settings”. 2. Mover el deslizante hasta “Never notify” 3. Clicar “OK” y reiniciar equipo.

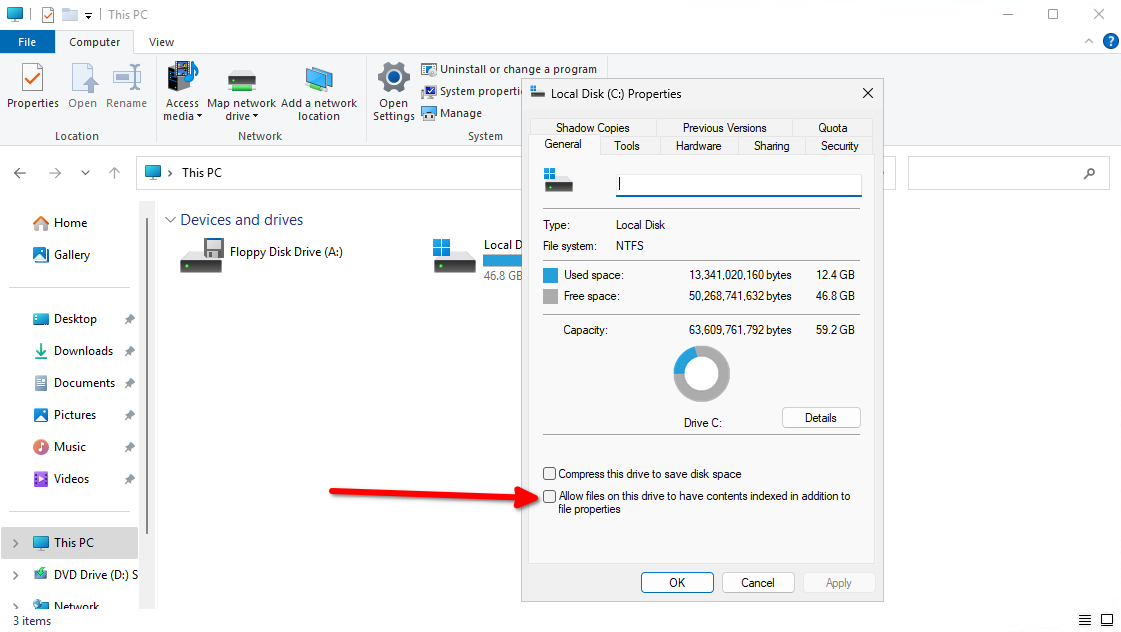

Deshabilitar el indexado de archivos de las unidades de disco para ahorrar “trabajo” del sistema

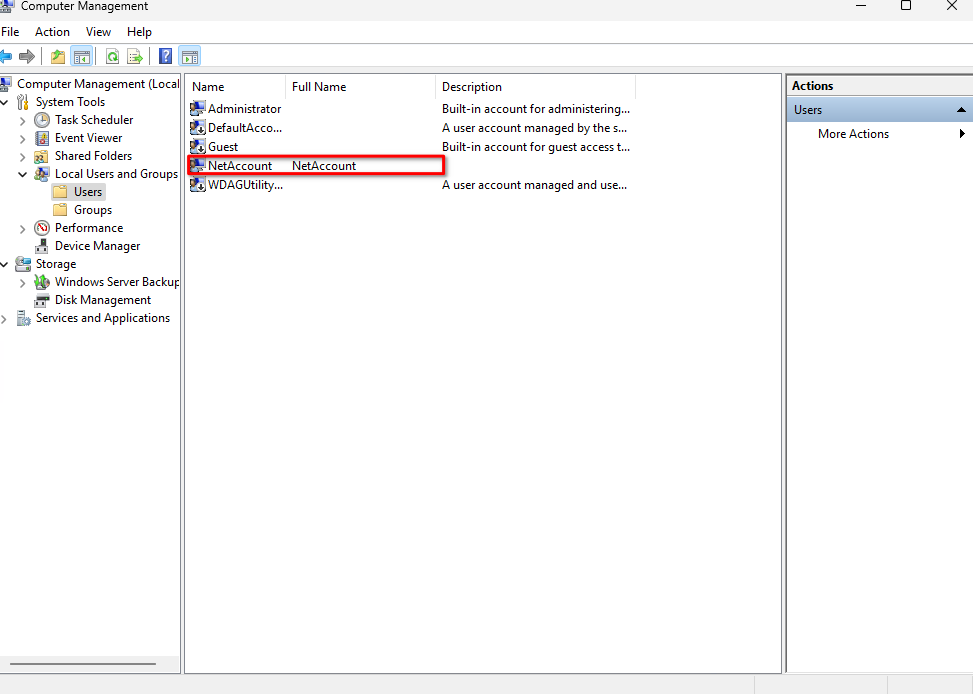

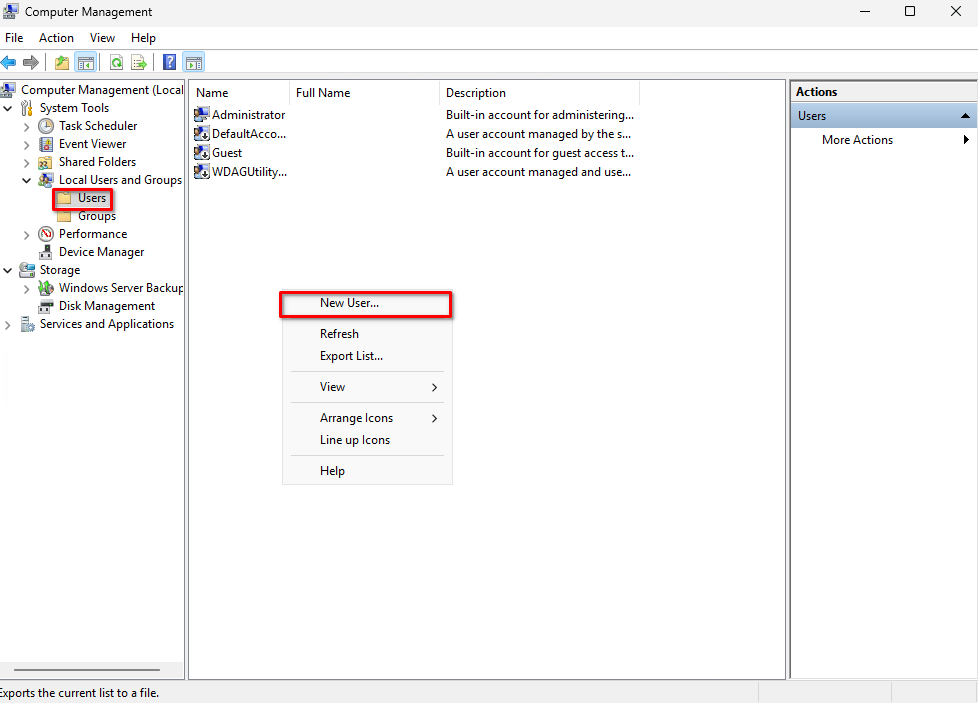

Crear una cuenta administrativa que será usada como Network Account.

Instalar los diferentes drivers necesarios.

Instalación SQL Server

Pasos para instalar SQL Server

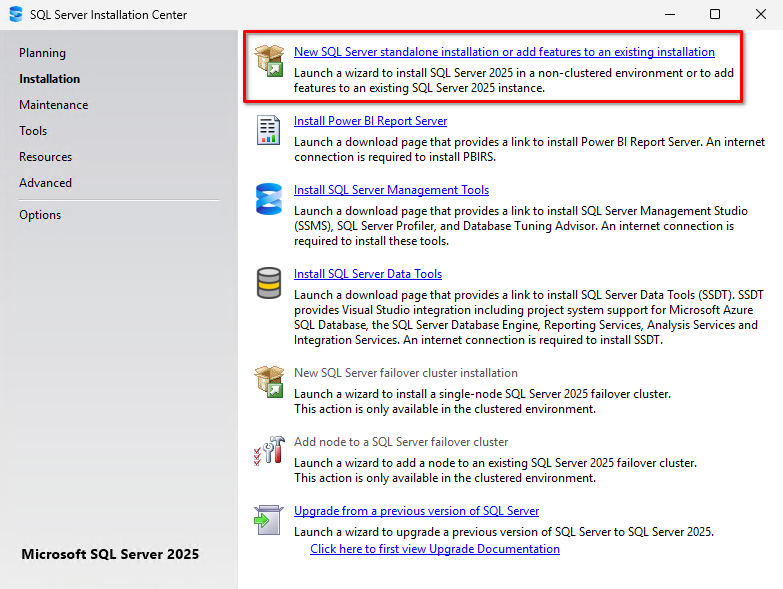

Seleccionar la primera opción: “New SQL Server standalone installation”.

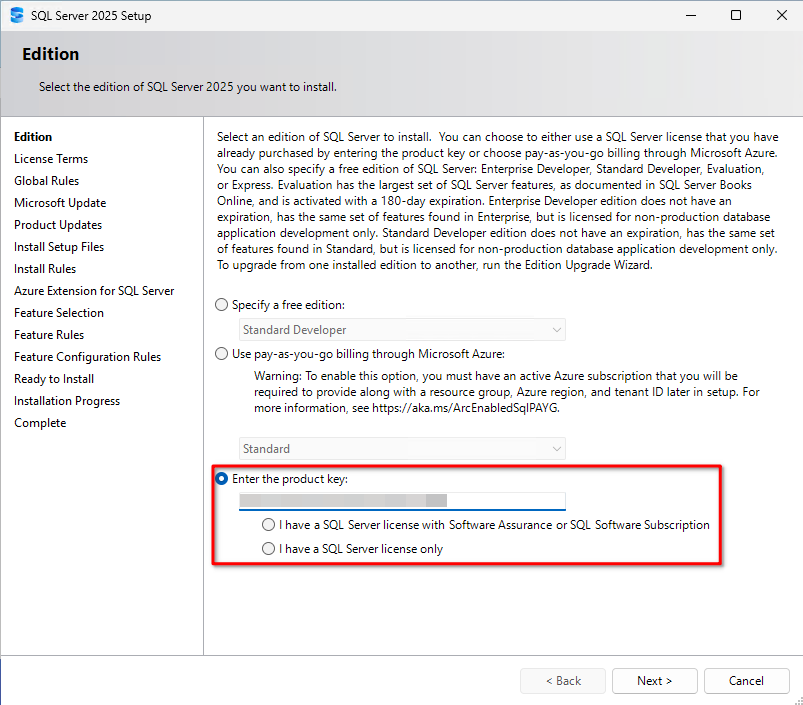

Introducir la licencia.

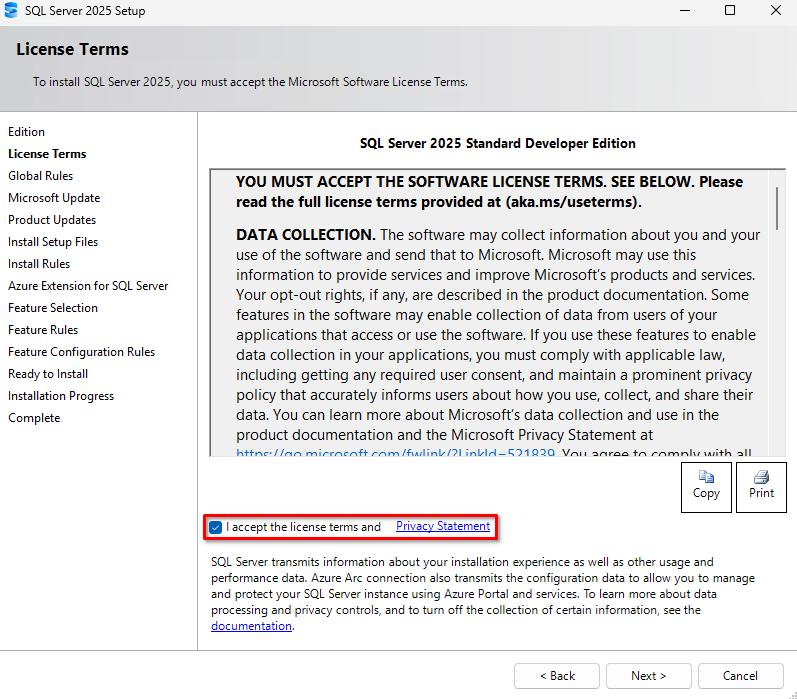

Aceptar los términos de licencia.

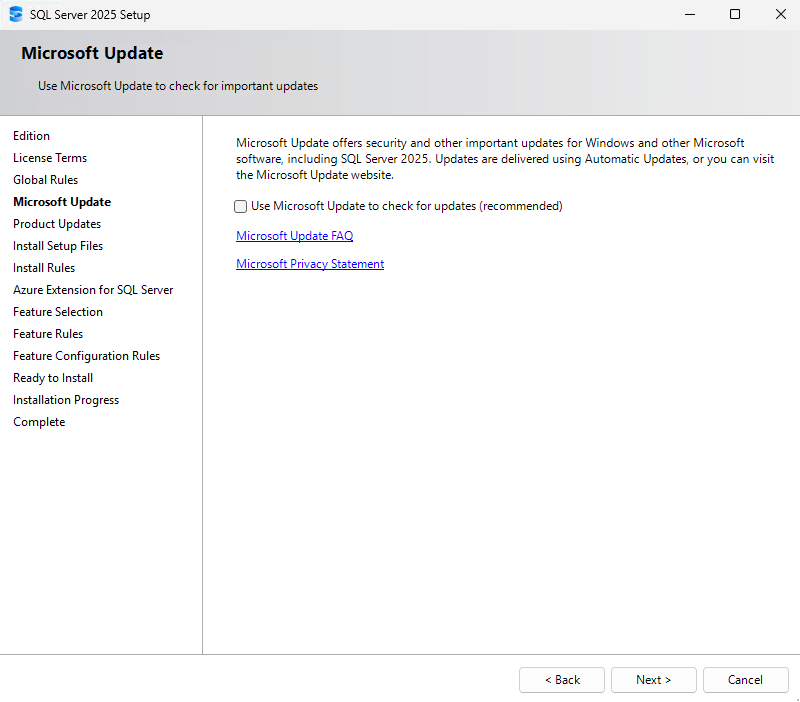

Dejar por defecto y clicar “Next”.

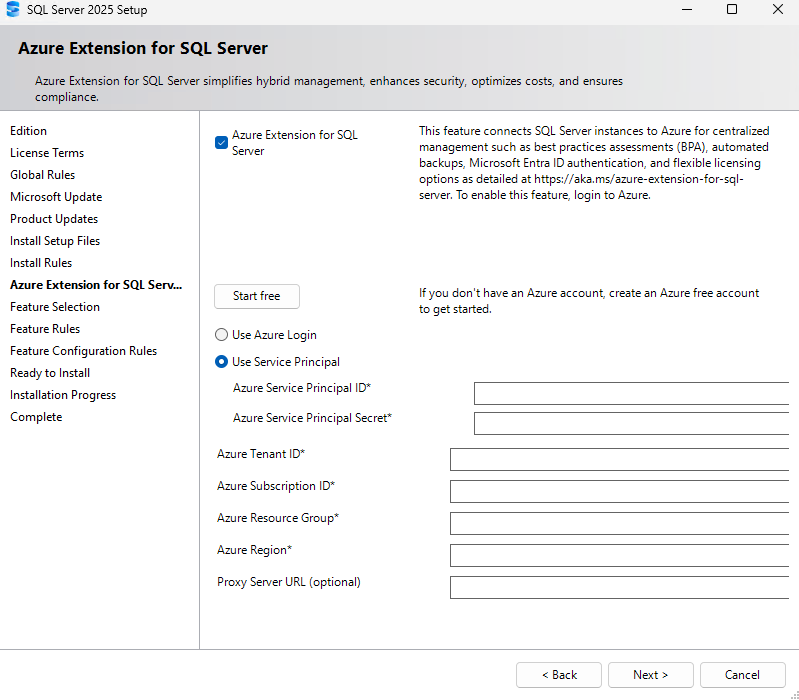

Si se desea instalar la extension Azure para SQL server, seleccionar la casilla y presionar "Next". En caso contrario dejar la casilla desmarcada y clica "Next"

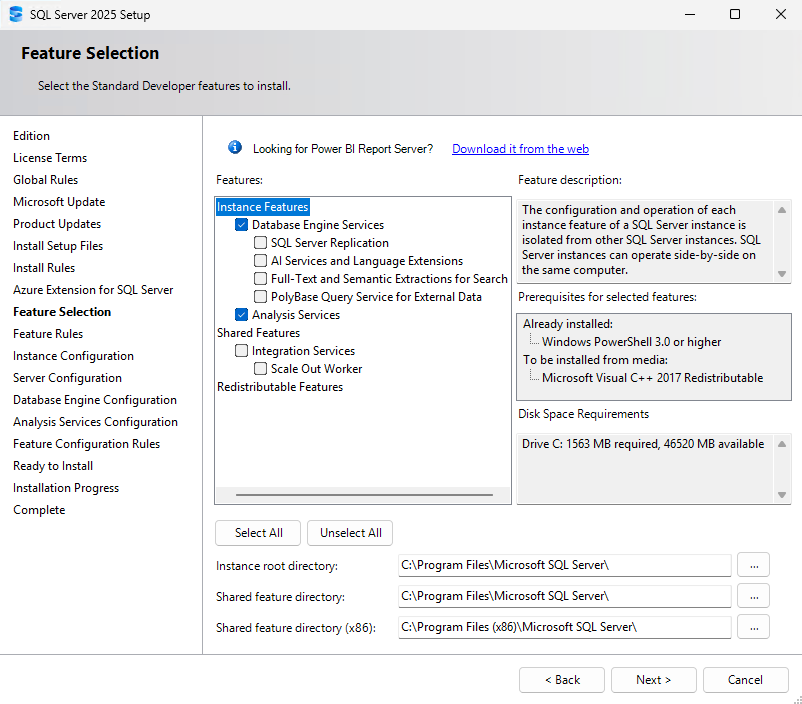

Seleccionar las “Features” que se desean instalar. Normalmente se escogerá: Database Engine Services. SQL Server Replication. Full-Text and Semantic Extractions for Search. Analysis services.

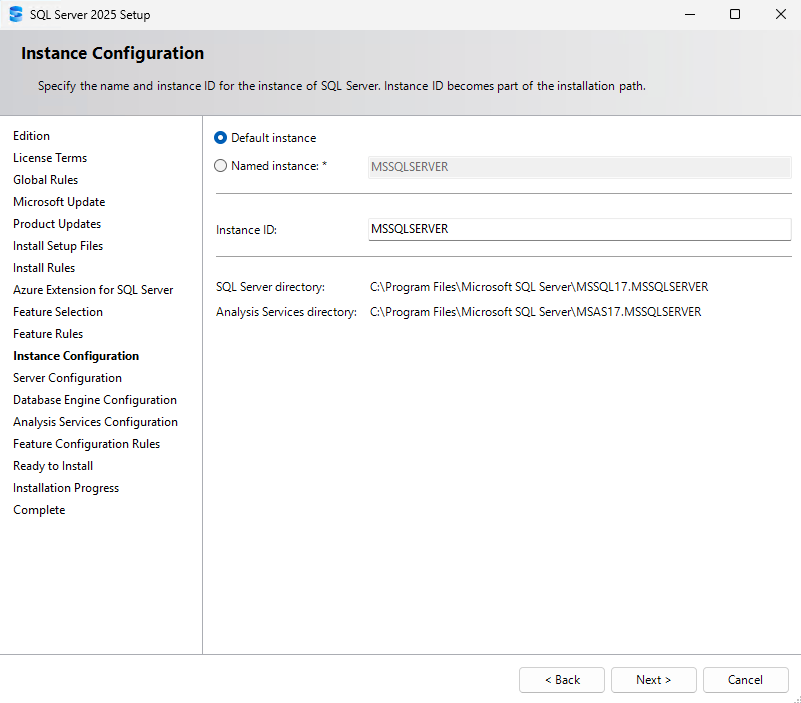

Seleccionar “Default instance”.

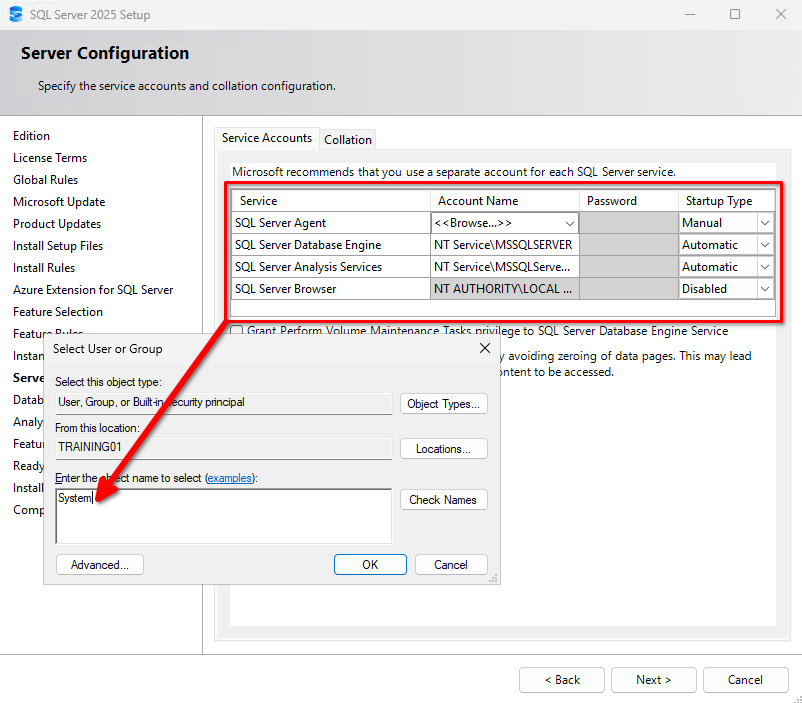

Configurar la cuenta SYSTEM para ciertos servicios: SQL Server Agent. SQL Server Database Engine. SQL Server Analysis Services.

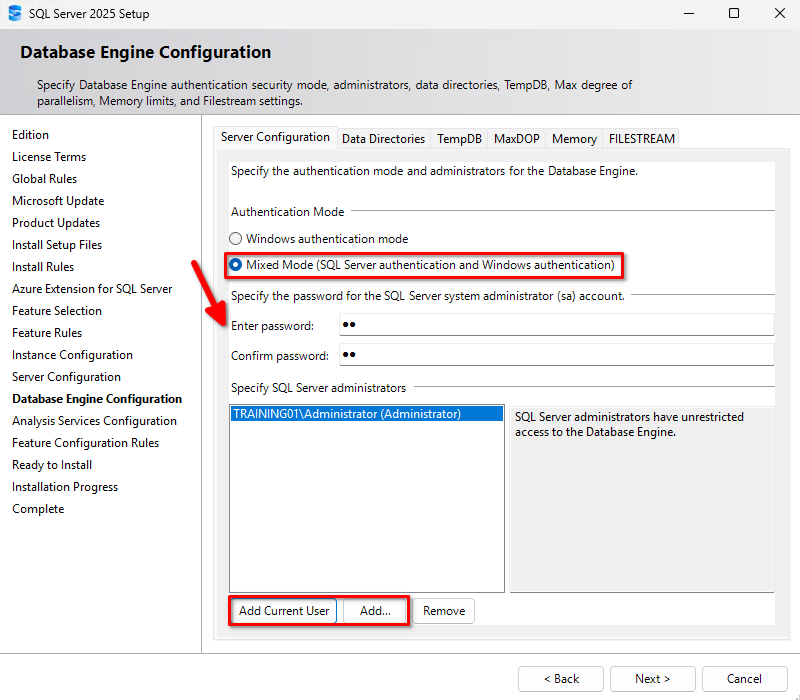

Seleccionar el modo de seguridad MIXED e introducir la contraseña que tendrá el usuario ‘sa’ (administrador de SQL server). También añadir el/los usuario/s de sistema que tienen que ser administradores del servidor de SQL Server.

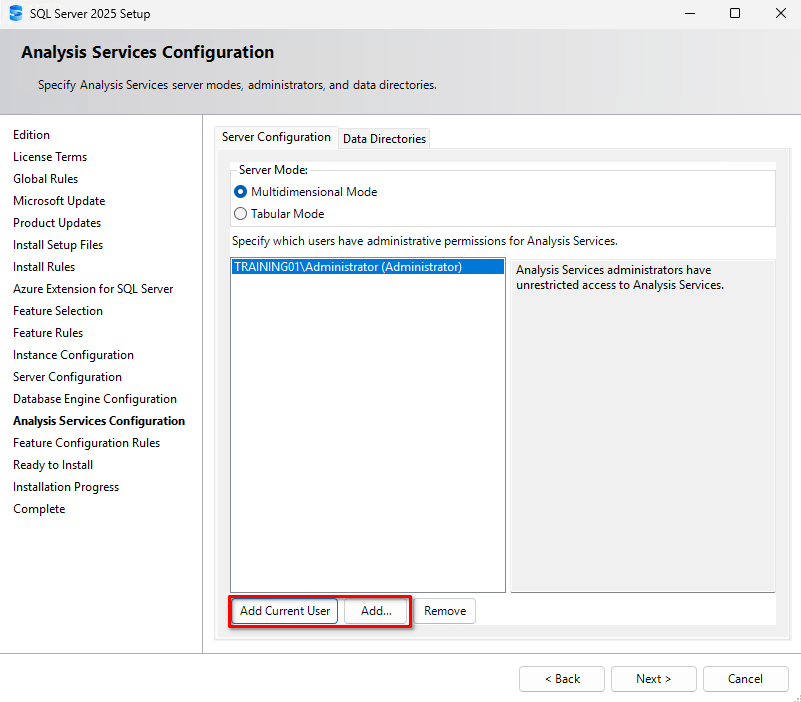

En la configuración de los servicios de análisis marcar el "Multidimensional Mode" y también introducir qué usuarios de sistema administran estos servicios.

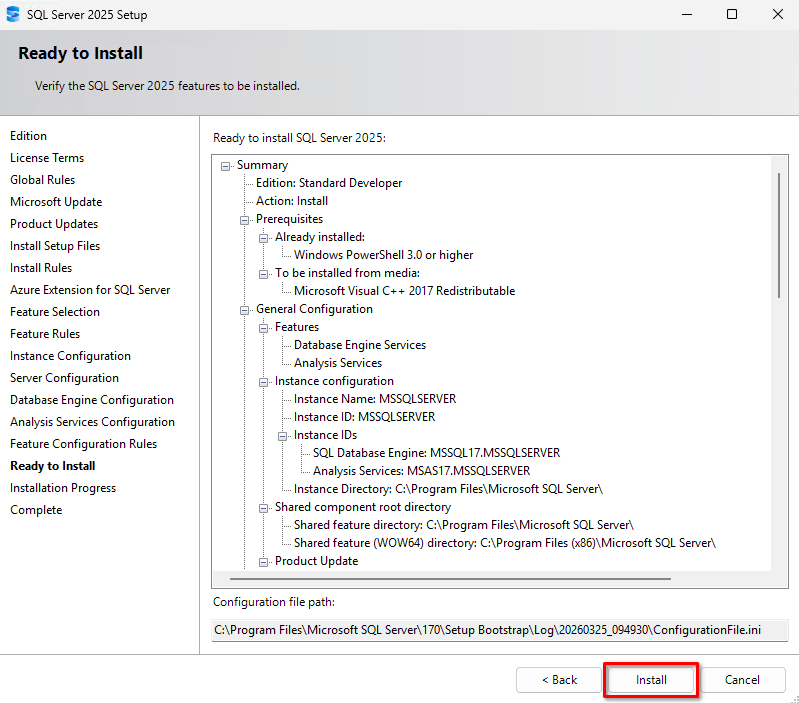

Seleccionar botón “Install”

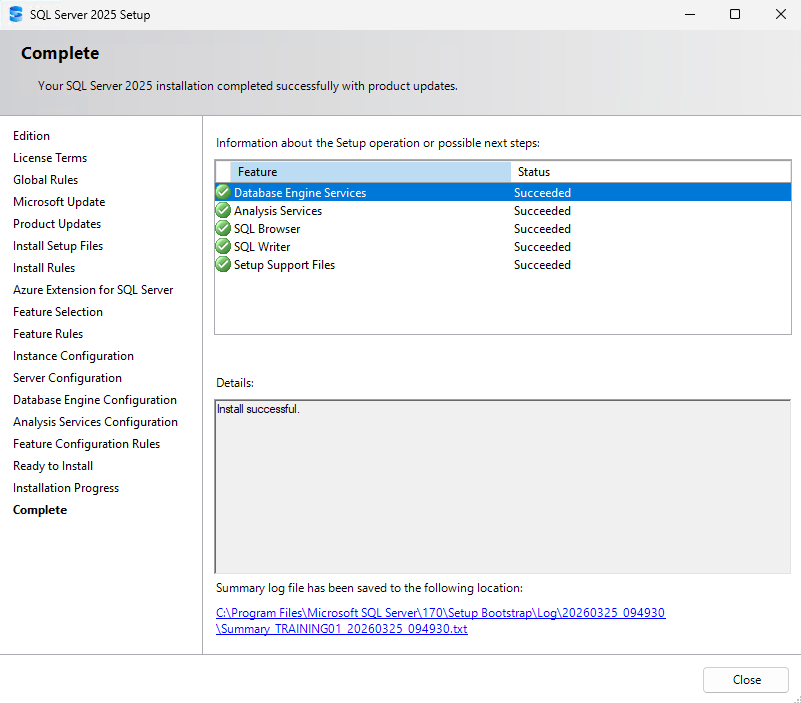

Una vez finalizado la instalación, clicar el botón “Close”.

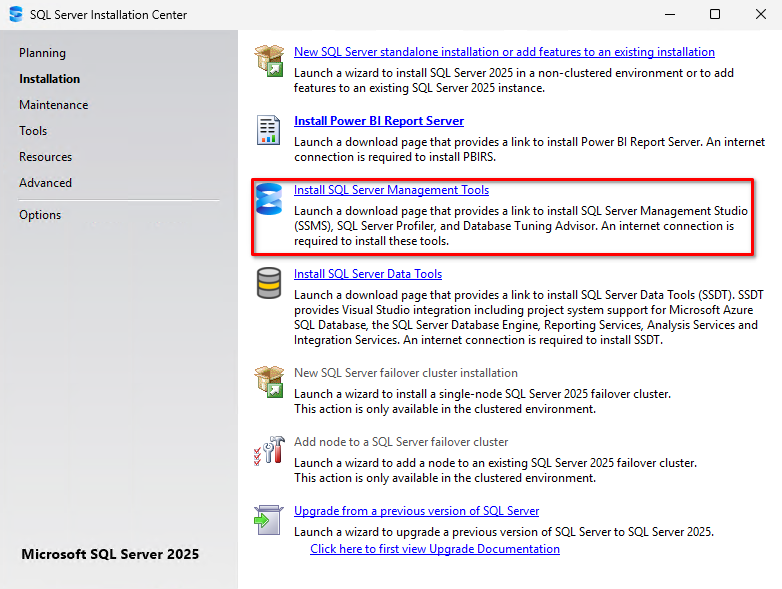

Ejecutar el instalable de nuevo y seleccionar la opción: “Install SQL Server Management Tools” Nota: Esta opción ejecutará el instalable del SQL Management Tools o redireccionará a la página de descarga.

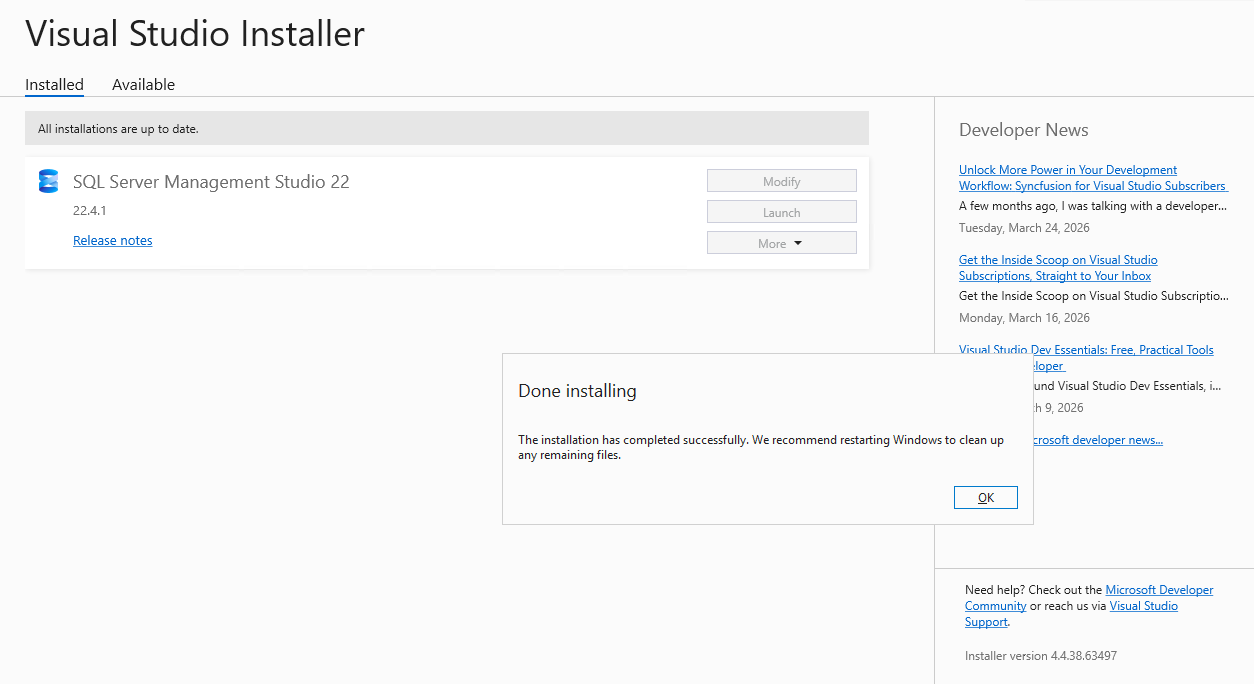

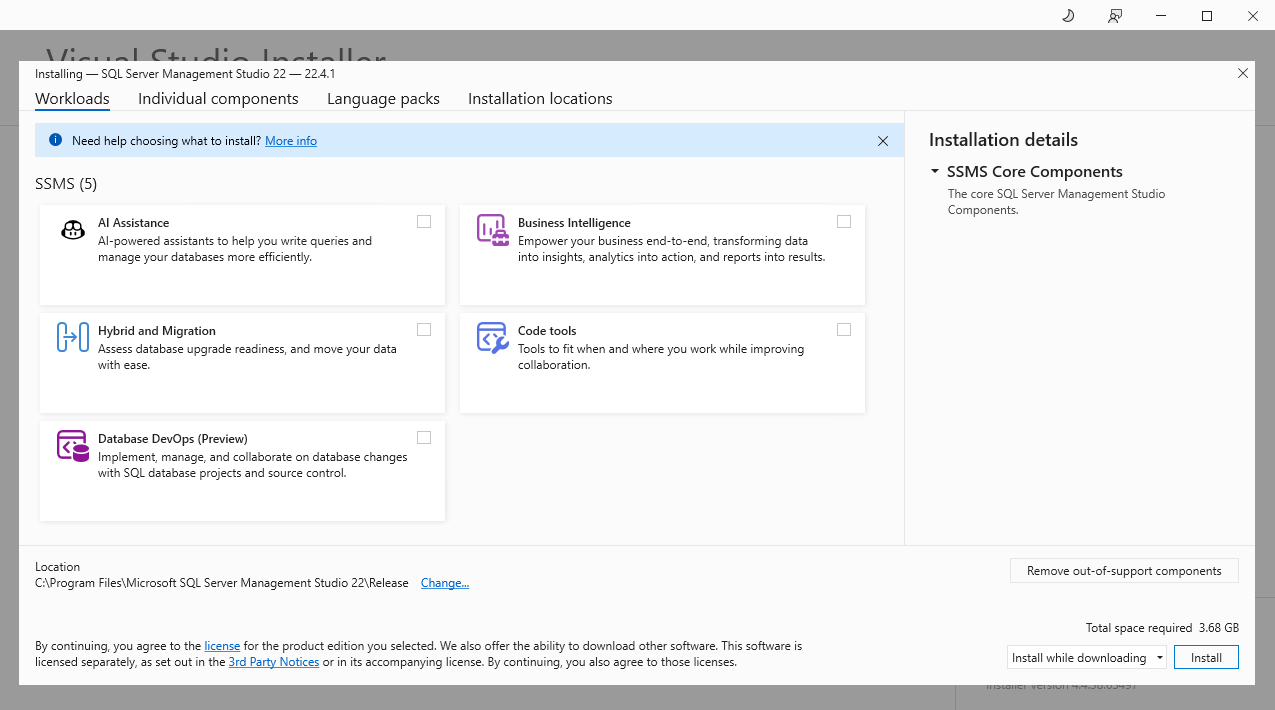

Al abrirse el Visual Studio, seleccionar los componentes de SQL Server Management que se deseen y presionar "Install". Se iniciara la instalacion
Una vez finalizada la instalación y reiniciado el servidor, verificar que tenga el acceso por TCP/IP y por PipeNames con la aplicación SQL Configuration Manager que se habrá instalado.

Instalación AVEVA System Platform 2023 R2 SP1

AVEVA Application Server 2023 R2 SP1 (nodo Galaxy Repository) y AVEVA Historian 2023 R2 SP1 requieren como pre-requisito SQL Server, por lo que debe estar instalado antes de realizar la instalación de los productos de AVEVA

Pasos para la instalación de System Platform 2023 R2 SP1

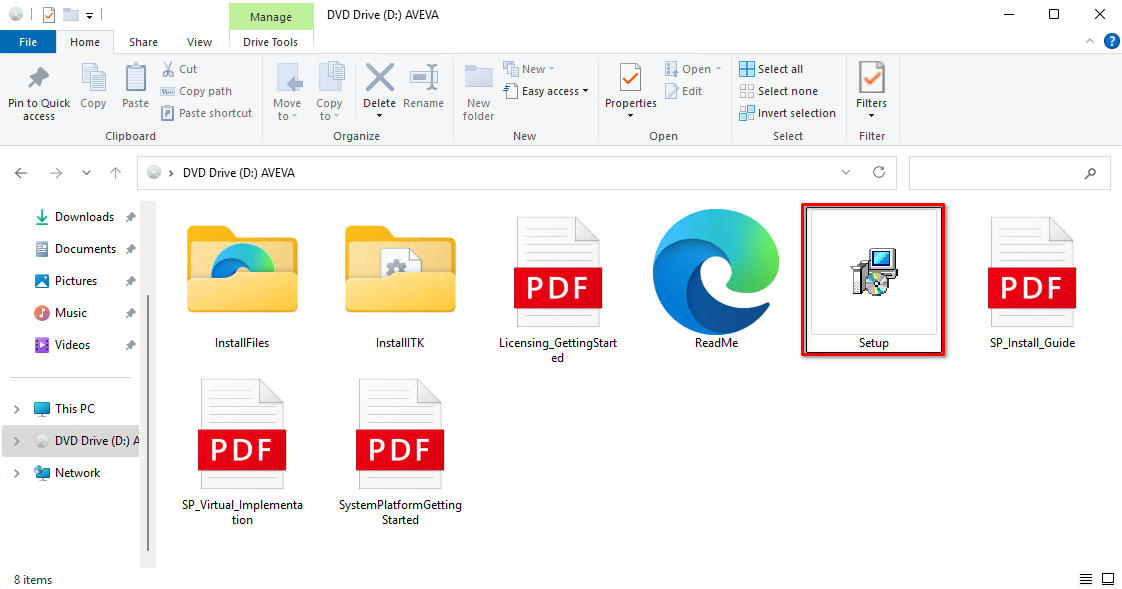

Introducir el DVD de producto y ejecutar Setup.exe en caso de que no se ejecute automáticamente. Clicar el botón “Yes”.

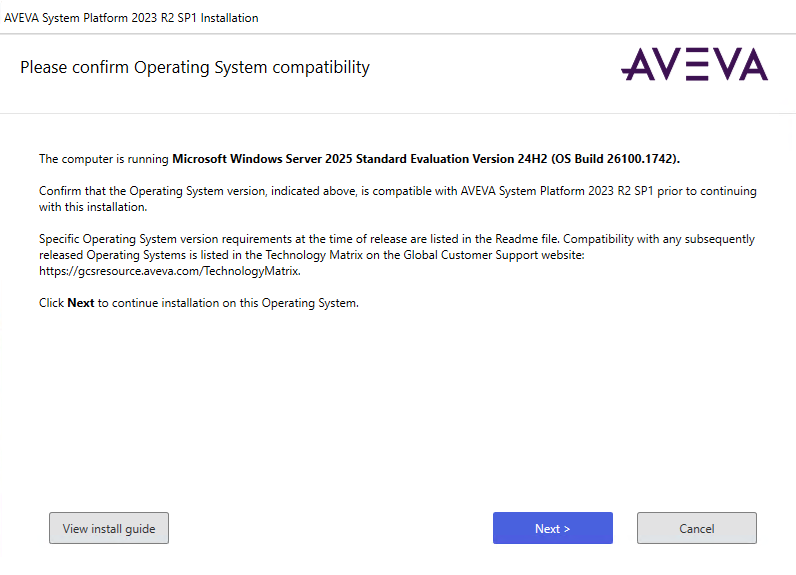

Tras pulsar ejecutar, se muestra un mensaje para confirmar la compatibilidad del sistema operativo, en nuestro caso no hay problema porque mas adelante se aplicara el Patch 4 el cual es compatible.  Pulsar "Next >" Para mas información sobre la compatibilidad:  https://gcsresource.aveva.com/TechnologyMatrix

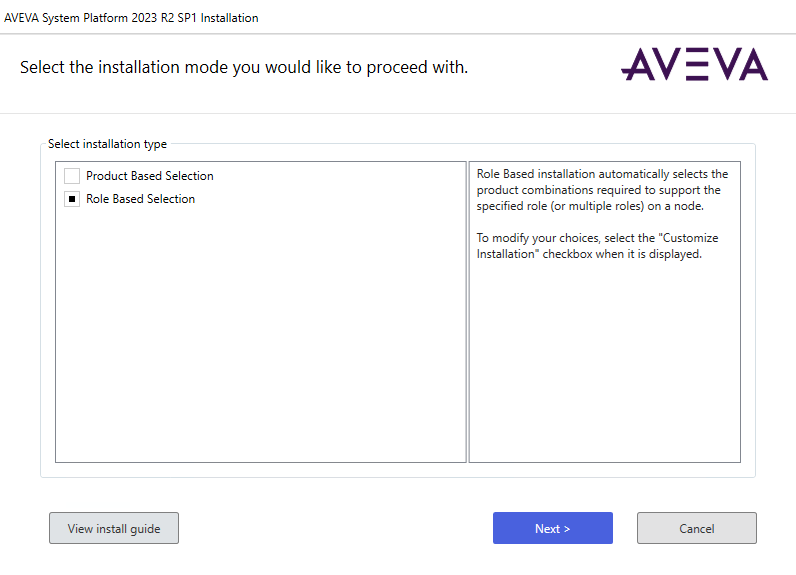

Se presenta la pantalla de modo de instalación y solicita cómo se quiere realizar:  Selección basada en productos  Selección basada en roles

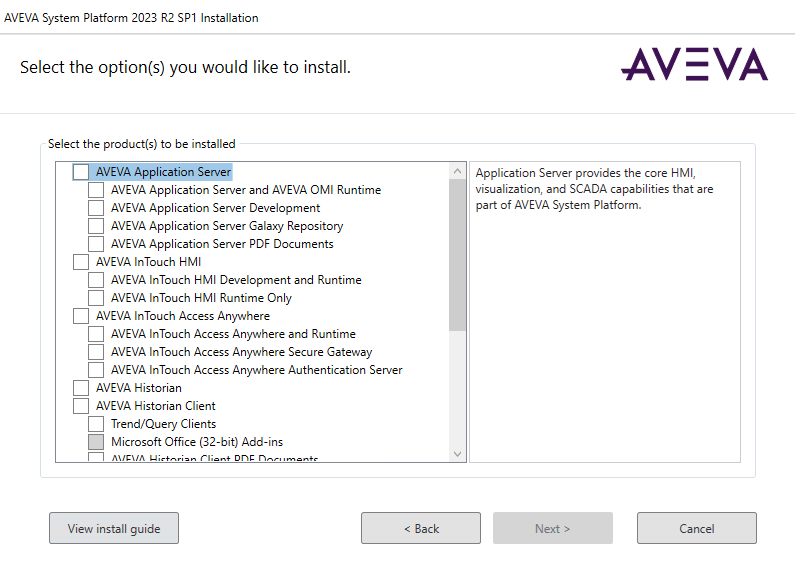

Si se elige la opción basada en productos se mostrarán los diferentes componentes disponibles. Seleccionar los deseados y pulsar sobre "Next>" para continuar.

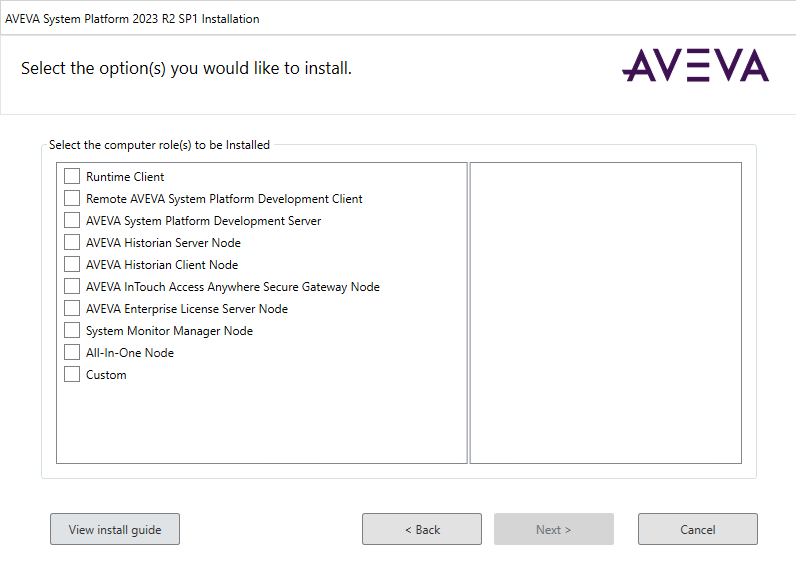

Si se escoge la opción de instalación basada en roles, el asistente mostrará los diferentes roles disponibles. Seleccionar el/los rol/es deseados y pulsar sobre "Next>" para continuar.

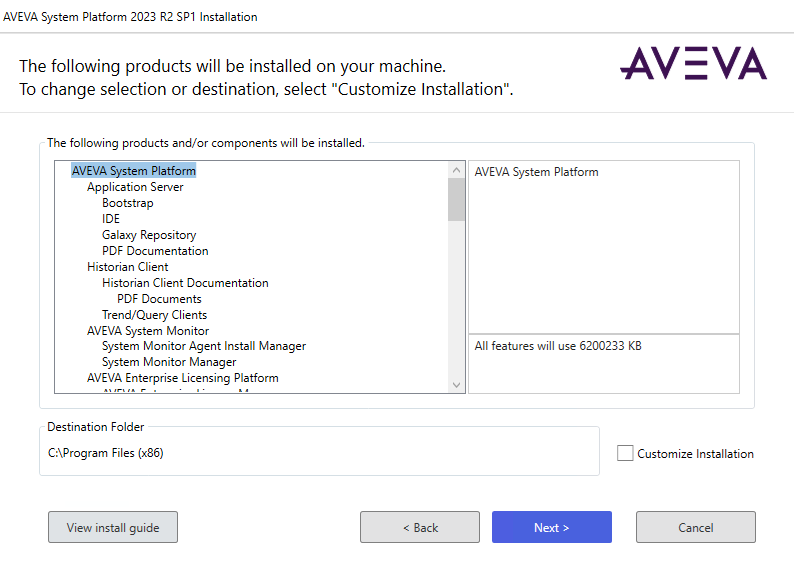

Independientemente del tipo de instalación, aparece un listado de los productos que se van a instalar antes de continuar. Revisar y pulsar "Next>" para continuar.

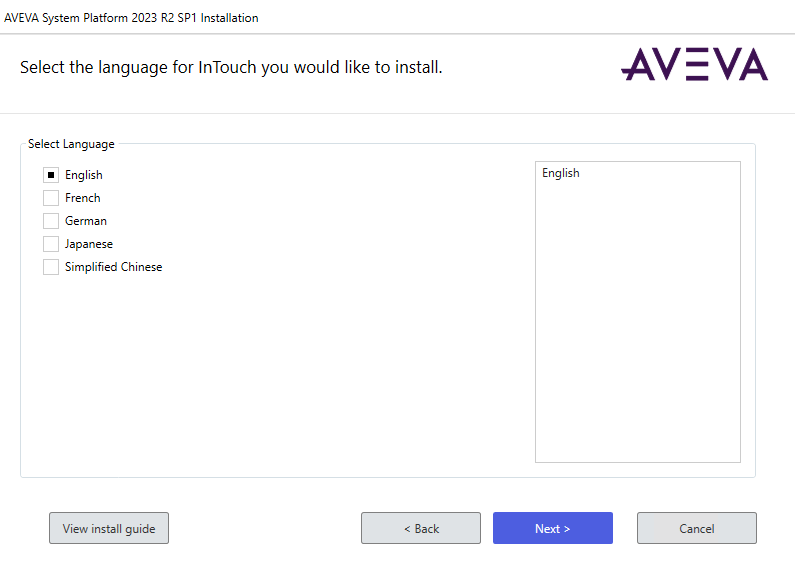

En este paso se selecciona el idioma de instalación. Dejar la opción por defecto: English y pulsar "Next>" para continuar.

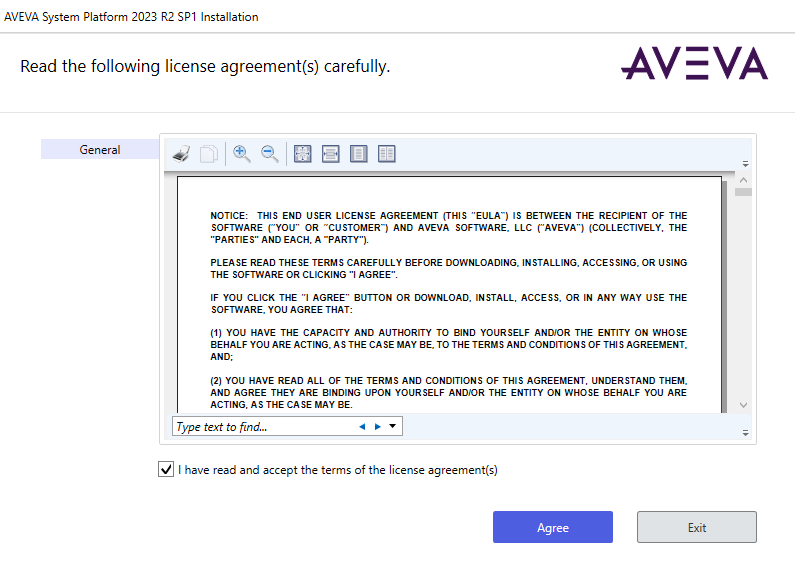

Se muestra las licencias de uso de los diferentes productos que se van a Instalar, las cuáles deben aceptarse. Marcar que se han leído y se aceptan y pulsar Agree para continuar.

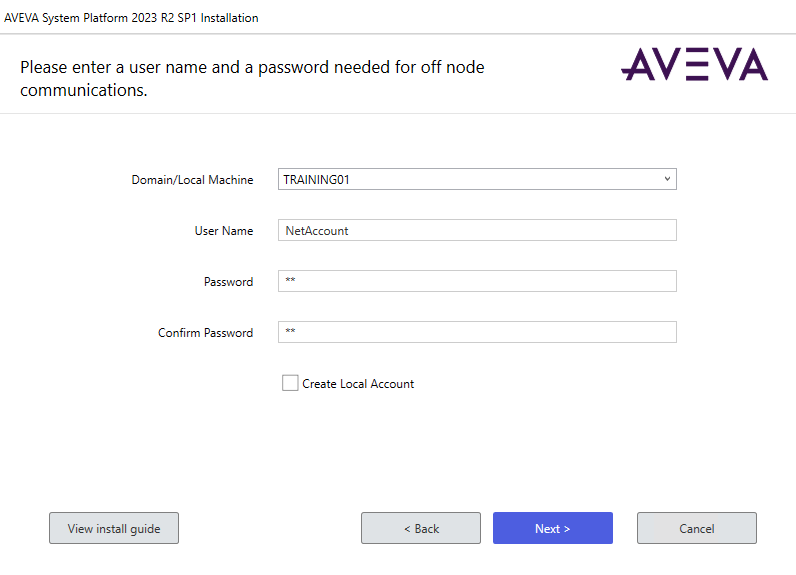

Introducir la cuenta a usar para la AVEVA Network Account. Esta cuenta es necesaria para que los diferentes nodos puedan comunicarse entre sí. El usuario y password debe ser el mismo en todos los nodos del entorno AVEVA y debe tener permisos de Administrador. En caso de que el nodo donde se instala no disponga ya de la cuenta creada: marcar la opción de “Create Local Account". Tras rellenar los campos, pulsar "Next >" para continuar.

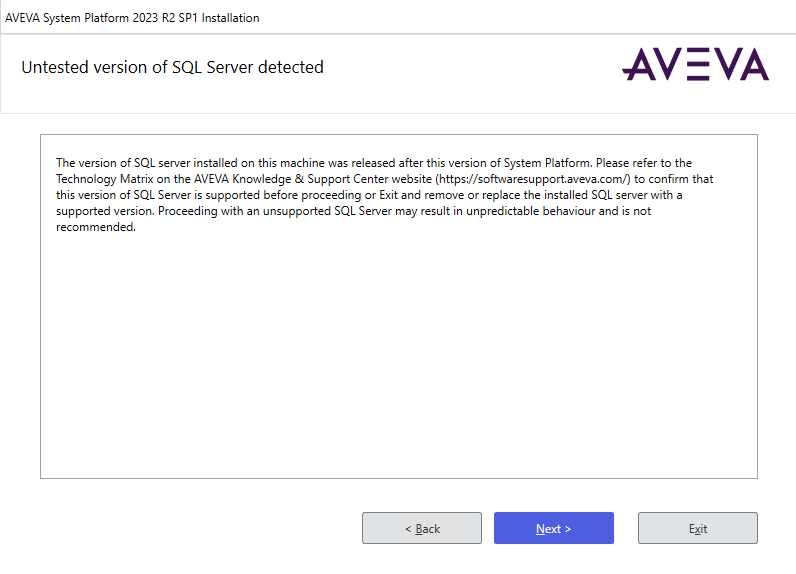

Tras pulsar "Next >", se muestra un mensaje que indica que la version de SQL Server instalada no ha sido probada para System Platform 2023 R2 SP1, en nuestro caso no hay problema porque mas adelante se aplicara el Patch 4 el cual es compatible.  Para mas información sobre la compatibilidad:  https://gcsresource.aveva.com/TechnologyMatrix

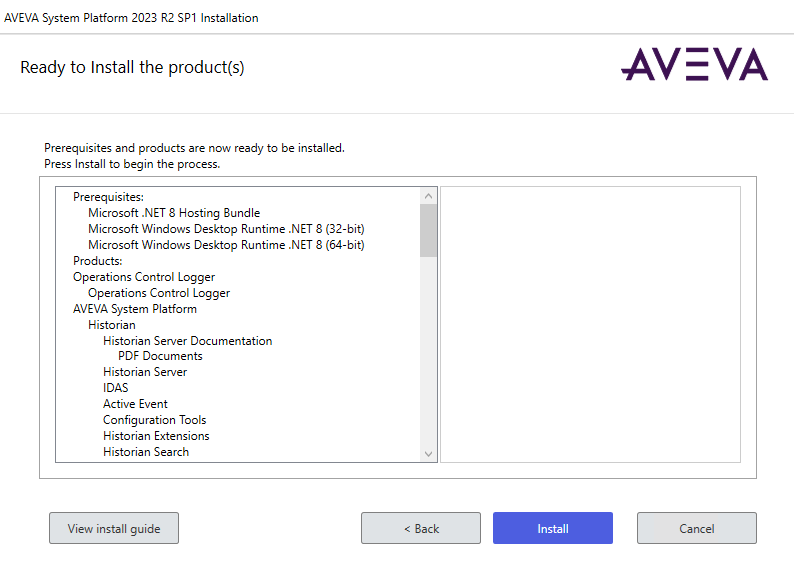

Finalmente aparece una ventana con el resumen de todos los componentes que se van a instalar. Pulsar el botón "Install" para iniciar la instalación.

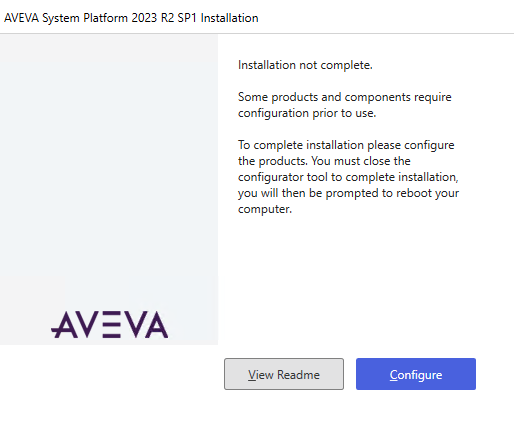

Tras instalar todos los componentes seleccionados, se muestra un mensaje que indica que es necesaria la configuración de estos. Pulsa "Configure" para abrir el configurador.

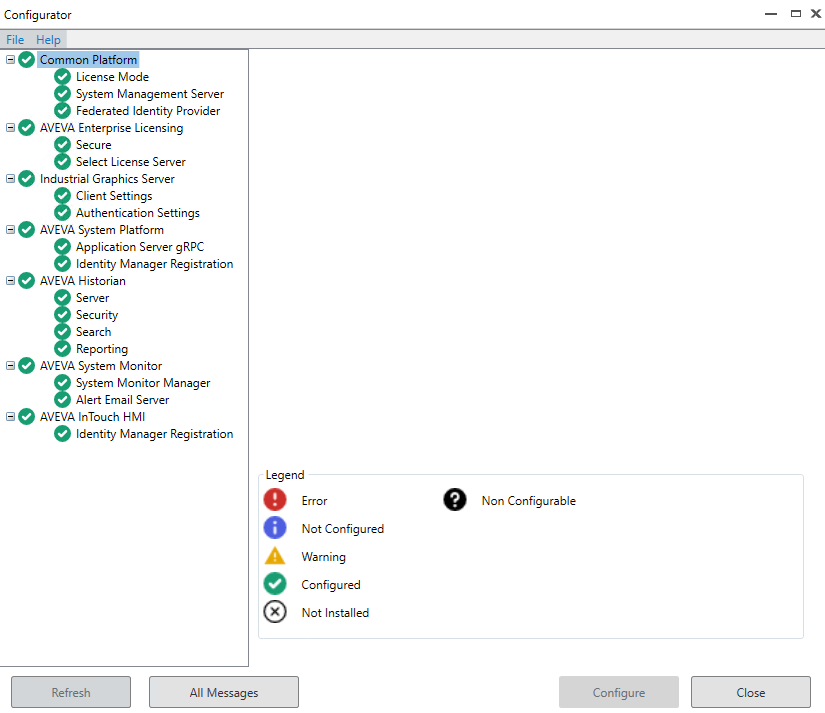

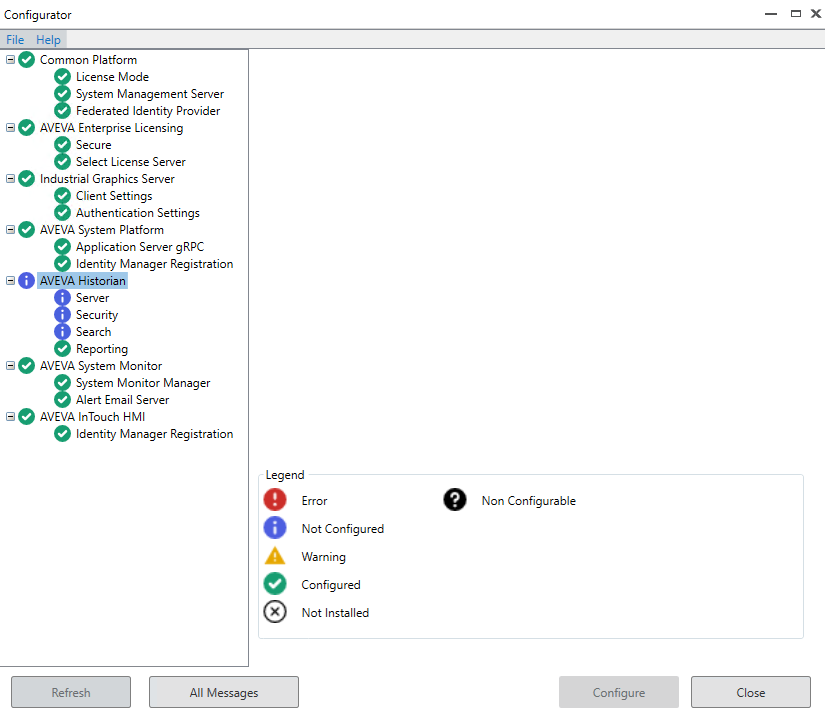

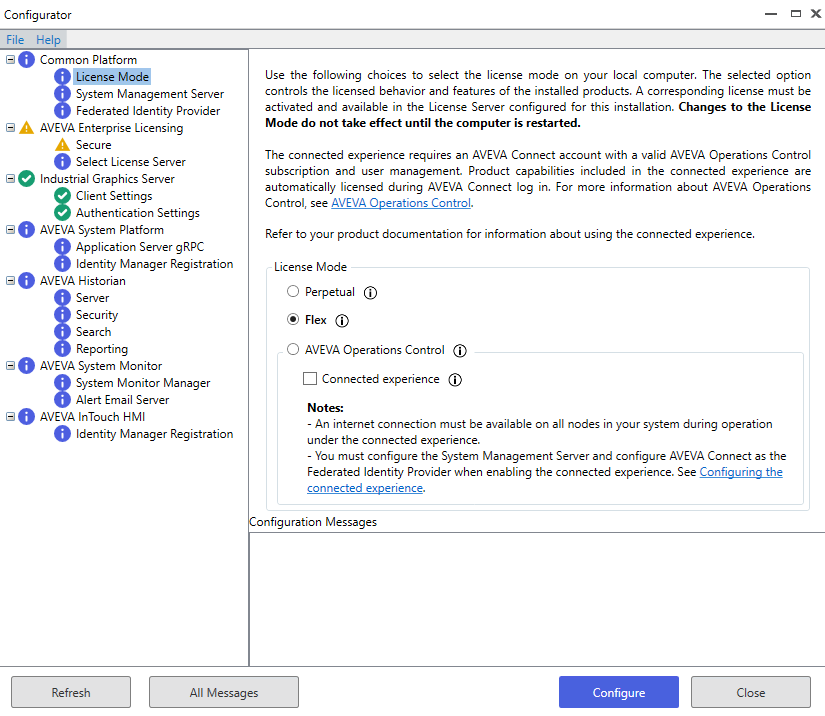

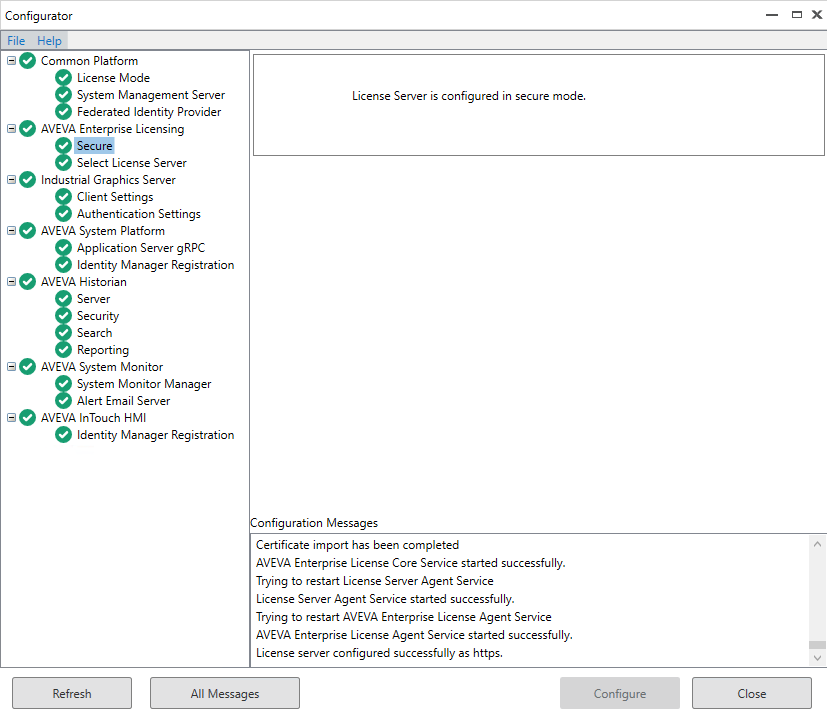

Aparece el Configurator. Ir a Common Platform > Licence Mode. Definir el modo de licencia pertinente y pulsar "Configure".

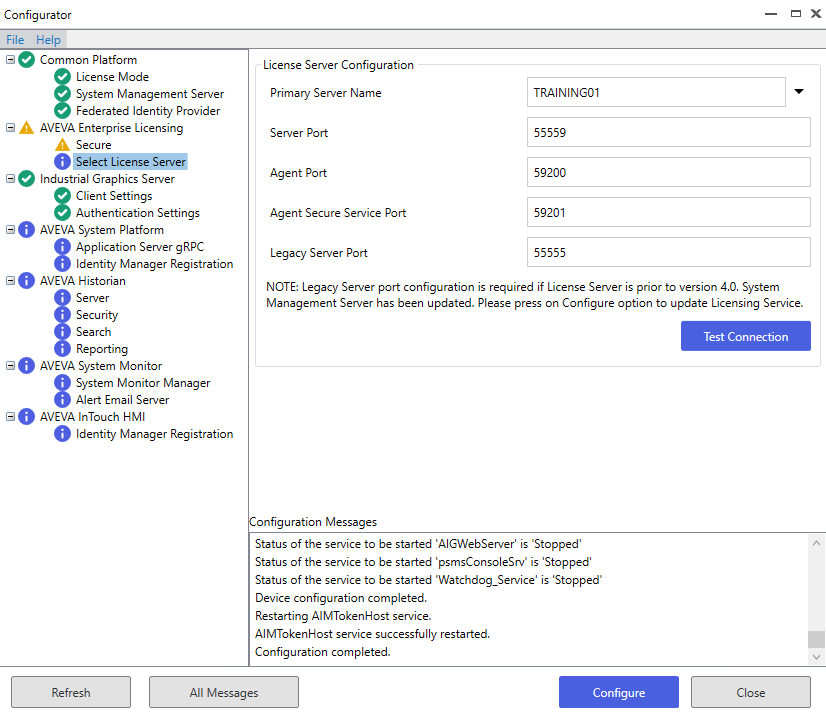

Ir a AVEVA Enterprise Licensing Platform > Select Licence Server. Validar la conexión pulsando el botón “Test Connection” y configurar pulsando “Configure”.

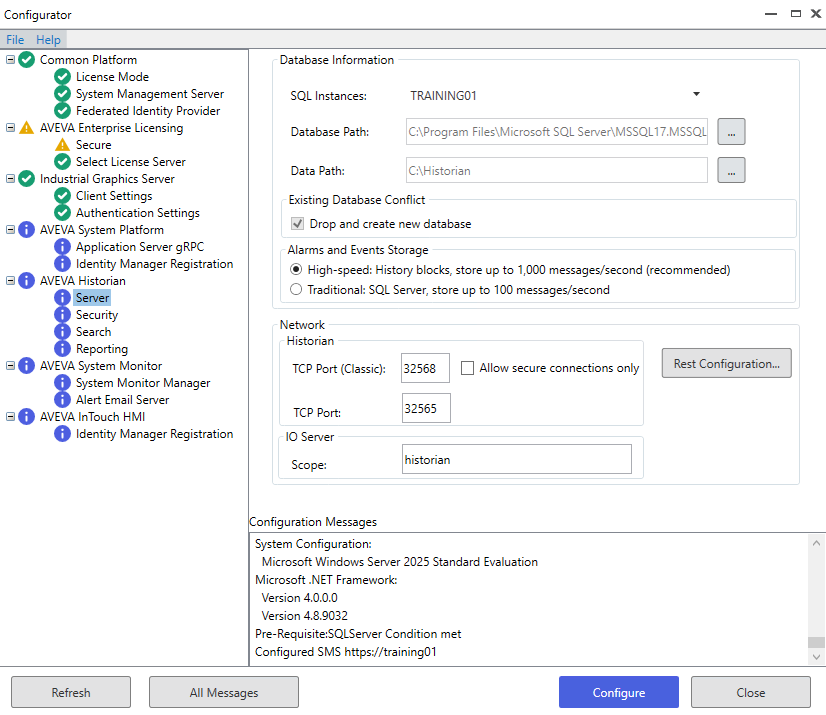

Ir a Historian Server > Server y pulsar “Configure” para configurar el servidor Historian.
Acabar de definir el resto de configuraciones aplicando "Configure". Al acabar las configuraciones, cerrar el Configurator pulsando el botón “Close”.

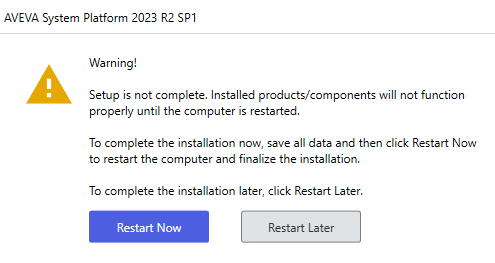

Aparecerá una ventana indicando que se debe reiniciar la máquina, pulsar “Restart Now” y la máquina se reiniciará automáticamente.

Instalación AVEVA System Platform 2023 R2 SP1 P04

AVEVA Application Server 2023 R2 SP1 P04 requiere como pre-requisito AVEVA Application Server 2023 R2 SP1 i/o cualquier patch anterior al 4

Pasos para la instalación de System Platform 2023 R2 SP1 P04

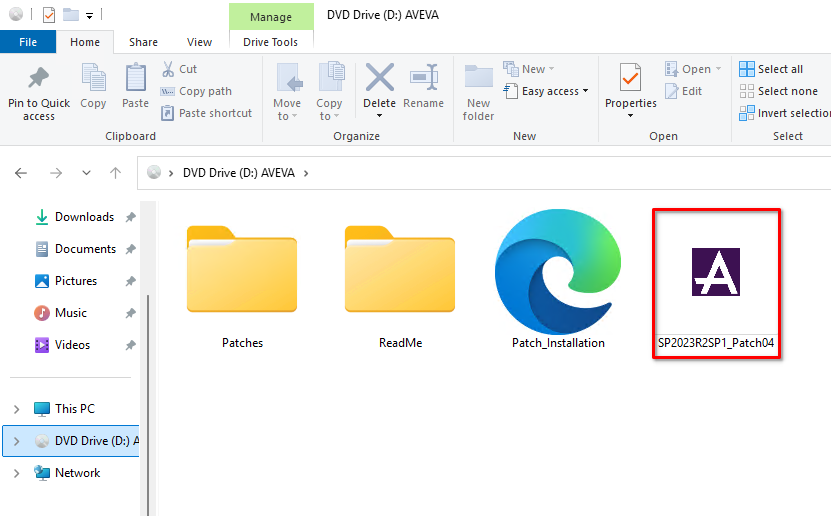

Introducir el DVD de parche y ejecutar Setup.exe.

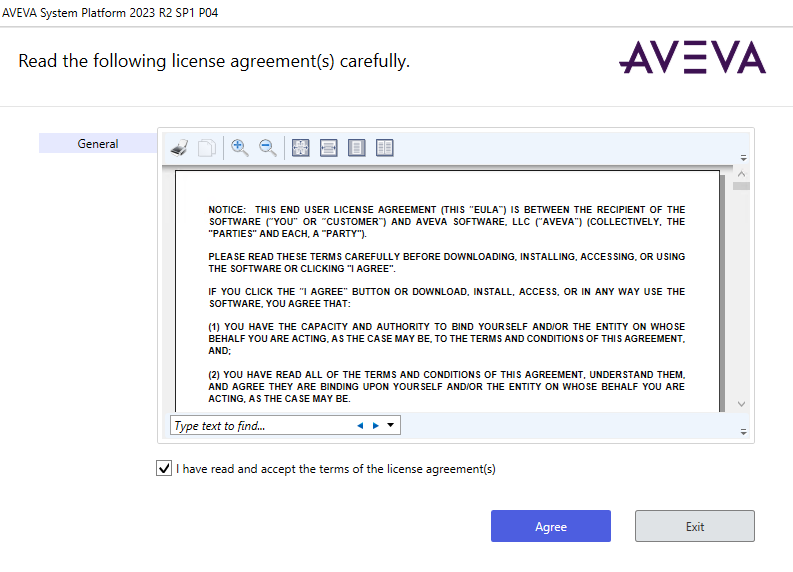

Se muestran las licencias de uso de los diferentes productos que presenta, las cuales deben aceptarse. Marcar que se han leído y se aceptan y pulsar "Agree" para continuar.

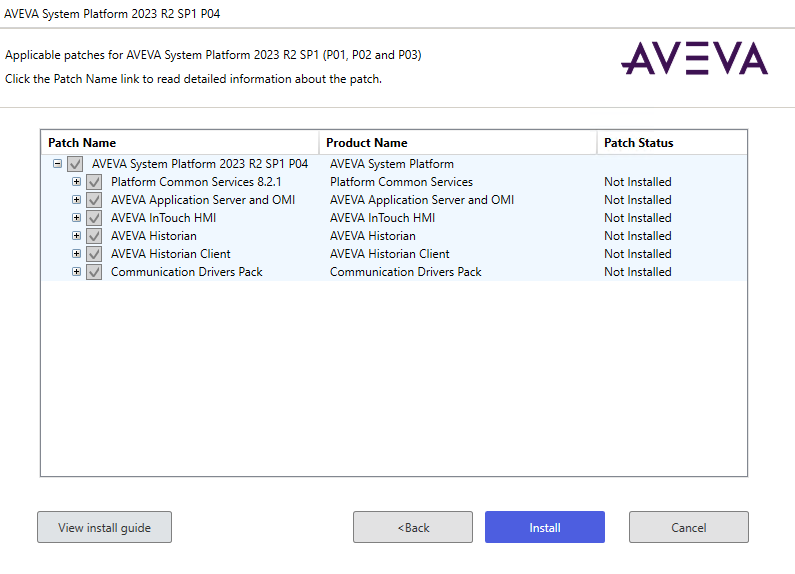

Seguidamente aparece una ventana con el resumen de todos los componentes que se van a actualizar y el estado del parche. Pulsar el botón "Install" para iniciar la instalación.

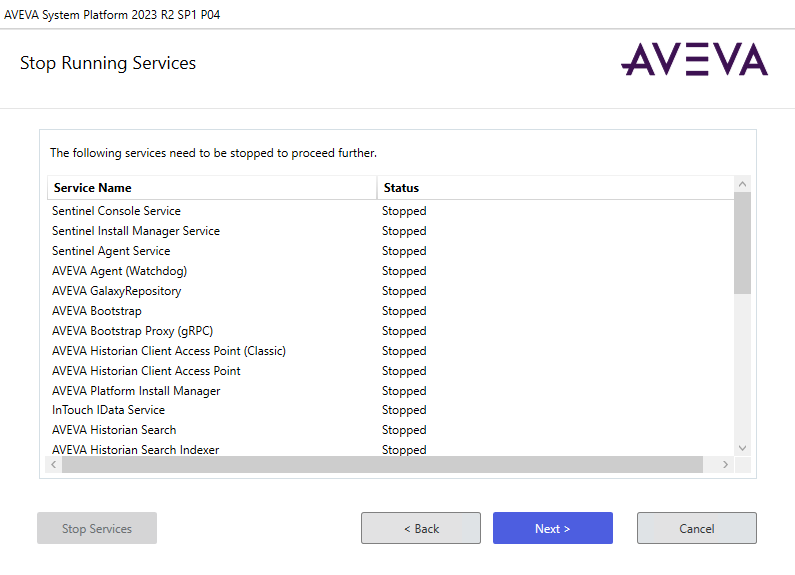

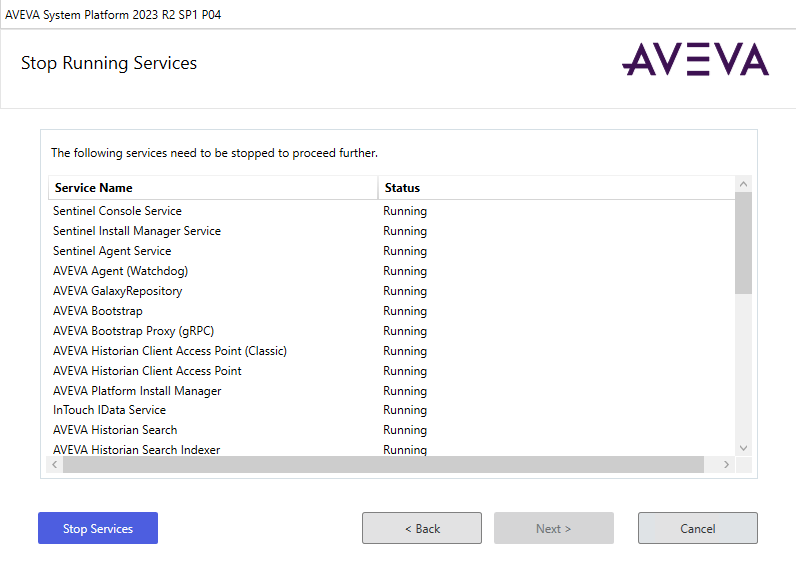

Para seguir con la instalación, se debe parar el funcionamiento de los servicios de AVEVA, pulsar "Stop Services".
Cuando ya se hayan parado todos los servicios de AVEVA, se habilitará el botón de "Next >", el cual se debe pulsar.
Tras pulsar "Next >" se inicio la instalación del Patch 4, al acabar se muestra el mensaje que indica el estado de la instalación del parche. Comprobar que todo esta instalado correctamente y presionar "Finish" y se abrirá el configurador.
Acabar de definir las configuraciones aplicando "Configure". Al acabar las configuraciones, cerrar el Configurator pulsando el botón “Close”.

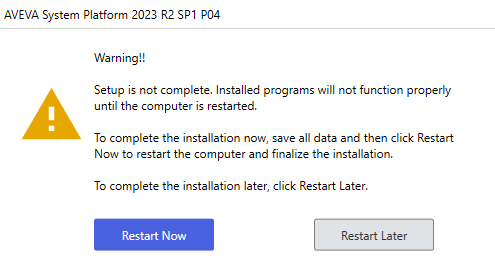

Aparecerá una ventana indicando que se debe reiniciar la máquina, pulsar “Restart Now” y la máquina se reiniciará automáticamente.

Esta Nota Técnica se entrega “as is”, es decir, como complemento a la documentación del producto, pero no incluido dentro del ámbito del Soporte Técnico. Por tanto, cualquier mal funcionamiento derivado del contenido de esta nota técnica no es responsabilidad de Becolve Digital.
